Зенитный ракетный комплекс "Оса"

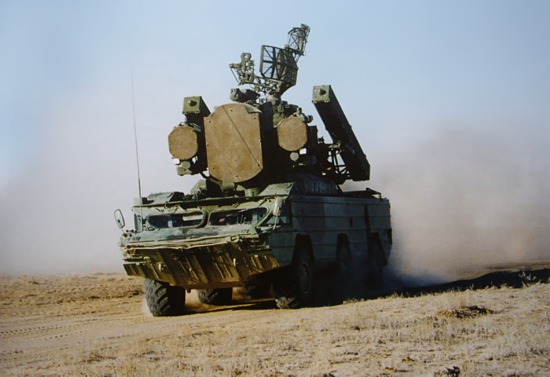

Боевая машина 9А33БМЗ ЗРК "Оса"



ЗРК предназначен для противовоздушной обороны соединений сухопутных войск во всех видах боевых действий и малоразмерных объектов от ударов самолетов, вертолетов, крылатых ракет и других средств воздушного нападения, действующих на предельно малых, малых и средних высотах.

К боевым средствам относятся:

- боевая машина (БМ) 9АЗЗБМЗ;

- зенитные ракеты (ЗУР) 9МЗЗМЗ (9МЗЗМ2) в транспортно-пусковых контейнерах.

Функционирование боевых средств комплекса обеспечивается применением технических средств в составе:

- машины технического обслуживания (МТО) 9В210М3;

- юстировочной машины 9В914;

- транспортно-заряжающей машины (ТЗМ) 9Т17БМ2;

- автоматизированной контрольно-испытательной подвижной станцией (АКИПС)9В242-1;

- машины группового ЗИП 9Ф372МЗ;

- комплекта наземного оборудования 9Ф16М2.

Для обучения и тренировки расчетов БМ в боевой работе в условиях сложной воздушной обстановки без расходования ресурса боевых средств применяется электронный тренажер 9Ф632.

Основным элементом комплекса является БМ 9АЗЗБМЗ. Она обеспечивает всепогодное обнаружение, опознавание, захват и сопровождение целей, транспортирование, пуск и наведение ракет. При этом обнаружение воздушных целей ведется как на марше, так и при расположении на месте, а переход к сопровождению одной из целей и пуск по ней одной или двух ракет осуществляются только с короткой остановки или с места.

БМ размещена на плавающем трехосном колесном шасси (5937), снабженном мощным дизельным ходовым двигателем и водометом для движения на плаву, средствами жизнеобеспечения, связи и электропитания от газотурбинного агрегата и от генератора отбора мощности ходового двигателя.

ТЗМ размещается на аналогичном колесном шасси.

Помимо перечисленных систем в состав боевой машины входят:

- радиолокационная станция обнаружения целей (СОЦ) с наземным радиолокационным запросчиком;

- радиолокационная станция сопровождения цели (ССЦ);

- двухканальная радиолокационная станция визирования ракет (СВР);

- двухканальный счетно-решающий прибор (СРП);

- двухканальная станция передачи команд (СПК);

- система стартовой автоматики и пусковое устройство;

- телевизионный оптический визир и другие системы.

Зенитная управляемая ракета 9МЗЗМЗ (9МЗЗМ2) предназначена для поражения пилотируемых и отдельных видов беспилотных средств воздушного нападения.

Ракета скомпонована по аэродинамической схеме "утка" и состоит из планера, двигательной установки, боевого снаряжения, бортовой аппаратуры управления полетом. Ракета снабжена твердотопливным одноступенчатым двухрежимным ракетным двигателем и управляется по радиокомандам. Боевая часть ракеты - осколочно-фугасного действия.

Неотъемлемой частью ЗУР является транспортно-пусковой контейнер, в котором ракета находится в течение всего времени эксплуатации. Ракета поставляется в войска в окончательно снаряженном виде.

В процессе эксплуатации ракета подвергается только периодическим проверкам технического состояния с помощью АКИПС 9В242-1.

Заряжание БМ ЗУР производится с помощью ТЗМ 9Т217БМ2, которая кроме этого обеспечивает временное хранение и транспортировку от одной до двенадцати ракет, закрепленных в пакетах (по шесть ракет с каждой стороны машины) и перевозку до 550 л запаса топлива для БМ. Для проведения погрузочно-разгрузочных работ на ТЗМ установлен поворотный гидравлический кран.

Организационно, как правило, четыре БМ, две ТЗМ и батарейный командирский пункт (БКП) образуют зенитную ракетную батарею, которая может использоваться как автономно, так и в составе зенитного ракетного дивизиона или полка. В состав полка (дивизиона) входят командный пункт (КП), до пяти (трех) батарей, техническая батарея, в том числе МТО 9В210МЗ, ЮМ 9В914, ЗИП 9Ф372МЗ.

Зенитные ракетные полки могут входить в состав мотострелковых дивизий или являться полками армейского (корпусного) подчинения, а зенитные ракетные дивизионы - в состав мотострелковых (танковых) бригад.

В качестве БКП используются подвижные пункты управления типа ПУ-12М или ППРУ-М1, обеспечивающие управление боевыми действиями батареи планшетным способом (по радио или телефону). В качестве средств АСУ на КП полка (дивизиона) могут использоваться машина сбора, обработки, передачи радиолокационной информации СМ МП-25 и машина боевого управления КШМ МП-22 или ПУ-12М.

Радиолокационное обеспечение КП полка (дивизиона) осуществляется РЛС типов П-19(15) и П-18(12).

ЗРК "Оса" был принят на вооружение в 1972 году, прошел ряд модернизаций и выпускался с 1975 года под шифром "Оса-АК", а с 1980 года - "Оса-АКМ". С 1989 года серийный выпуск ЗРК "Оса-АКМ" прекращен. Комплекс находится на вооружении и успешно эксплуатируется в ВМФ, войсковой ПВО ВС РФ, в вооруженных силах стран СНГ и в армиях более 25 стран дальнего зарубежья. Предприятия российской промышленности проводят полный комплекс услуг по поддержанию боеготовности ЗРК и готовы предложить следующие возможные направления модернизации ЗРК "Оса-АКМ" ("Оса-АК"):

- доработка боевой машины БМ 9АЗЗБМ2 ЗРК "Оса-АК" до уровня БМ 9АЗЗБМЗ-1 ЗРК "Оса-АКМ";

- встраивание в БМ системы опознавания НАГО;

- повышение эффективности боевого снаряжения ЗУР до 25%.

Для решения задач боевой подготовки на базе ЗРК "Оса-АКМ" разработан мишенный комплекс "Саман".



Основные характеристики:



«Оса»

«Оса-АК»

«Оса-АКМ»

Зона разведки:







по дальности, км

до 45

до 45

до 45

по азимуту, град.

360

360

360

по углу места, град.

0-30

0-30

0-30

Зона поражения (в т.ч. вертолетов):







по дальности, км

2-7

1,5-10

1,5-10

по высоте, км

0,05-5

0,025-5

0,025-5

по курсовому параметру, км

до 4

до 6

до 6

Количество целевых каналов на БМ, шт.

1

1

1

Количество ракетных каналов на БМ, шт.

2

2

2

Максимальная скорость поражаемых целей, м/с

420

500

500

Максимальная перегрузка поражаемых целей, ед.

5

8

8

Время реакции, с

26-39

26-39

26-39

Вероятность поражения цели одной ЗУР

0,35-0,85

0,5-0,85

0,5-0,85

Количество ЗУР на пусковом устройстве, шт.

4

6

6

Масса ЗУР, кг

128

128 (157 в ТПК)

128 (157 в ТПК)

Масса боевой части ЗУР, кг

15

15

15

Время развертывания (свертывания) БМ, мин.

3-5

3-5

3-5

Скорость передвижения БМ, км/ч:







по дорогам

до 70

до 70

до 70

по бездорожью

до 30

до 30

до 30

на плаву

7-10

7-10

7-10

Масса, т

18

18

18

Боевой расчет, чел.

5

5

5
