Зенитный пушечный ракетный комплекс "Тунгуска"

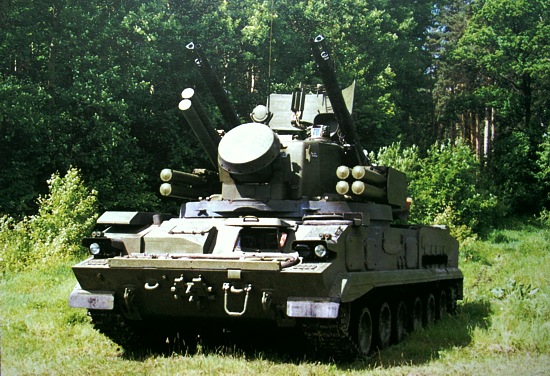

ЗРПК "Тунгуска"

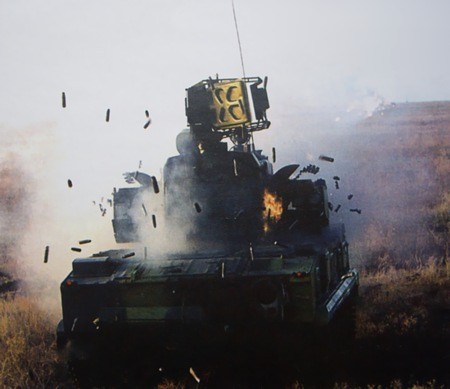

Стрельба пушечным вооружением ЗРПК "Тунгуска-М1"
Стрельба пушечным вооружением ЗРПК "Тунгуска-М1"

Зенитный пушечный ракетный комплекс (ЗПРК) "Тунгуска-М1" (последняя модификация ЗПРК "Тунгуска") предназначен для прикрытия войск и объектов от ударов средств воздушного нападения, и в первую очередь вертолетов огневой поддержки и штурмовой авиации, действующих на предельно малых, малых и средних высотах, а также для стрельбы по легкобронированным наземным и надводным целям.

Комплекс обеспечивает стрельбу с места, коротких остановок и в движении зенитными автоматами в любое время суток и любых погодных условиях и ракетами с места - в условиях визуальной видимости.

ЗРПК Тунгуска-М1" состоит из:

- боевых средств;

- средств технического обслуживания и ремонта;

- учебно-тренировочных средств.

К боевым средствам ЗПРК относятся:

- зенитная самоходная установка (ЗСУ)2С6М1;

- зенитные управляемые ракеты (ЗУР) 9М311-1М;

- 30-мм выстрелы;

В состав средств технического обслуживания и ремонта входят:

- транспортно-заряжающая машина (ТЗМ) 2Ф77М;

- машина ремонта и технического обслуживания (МРТО)1Р10-1М1;

- машина технического обслуживания (МТО) 2В110-1;

- машина ремонта и технического обслуживания (МРТО)2Ф55-1М1;

- машина (мастерская) технического обслуживания МТО-АГЗ-М1;

- дизельная электростанция.

Для проверки ракет на базах (складах) хранения применяется автоматизированная контрольно-испытательная подвижная станция (АКИПС)9В921-М.

Учебно-тренировочные средства включают:

- тренировочное устройство для командира ЗСУ и оператора РЛС 1РЛ912М-2У467;

- автономный тренажер наводчика оптического прицела 9Ф810М;

- учебно-действующую ракету 9М311;

- габаритно-массовый макет ракеты 9М311;

- учебно-разрезную ракету 9М311;

- учебные 30-мм выстрелы;

- учебный класс изучения материальной части ЗСУ и приемов ее эксплуатации (комплект электрифицированных стендов).

Основу ЗПРК составляет ЗСУ 2С6М1. Она предназначена для поражения летательных аппаратов, летящих со скоростями до 500 м/с, на высотах до 3000 м и дальностях до 4000 м зенитными автоматами, и на высотах до 3500 м и дальностях до 10000 м - ракетами. Зенитная самоходная установка может также использоваться для поражения подвижных и неподвижных наземных и надводных целей.

В процессе боевой работы аппаратура ЗСУ обеспечивает:

- прием, обработку и отображение телекодовой информации координации боевых действий, передаваемой с унифицированного батарейного командирского пункта (УБКП), и передачу на него координат обнаруженных и сопровождаемых целей и служебной информации донесений;

- радиолокационный круговой обзор воздушного пространства, поиск и обнаружение воздушных целей;

- определение государственной принадлежности воздушных целей;

- выбор воздушной цели для обстрела (по целеуказанию от УБКП или автономно), захват и сопровождение выбранной цели по радиолокационному и (или) оптическому каналам;

- обстрел и поражение воздушной цели ракетным и (или) пушечным вооружением;

- помехозащищенность от пассивных, активных, несинхронных импульсных и оптических помех;

- постоянное ориентирование и топопривязку ЗСУ на местности.

ЗСУ собрана на бронированном гусеничном шасси ГМ-352М1, имеющем гидромеханическую трансмиссию с гидрообъемным механизмом поворота и гидроамортизаторами ходовой части, обеспечивающими движение вперед и назад на четырех передачах, бесступенчатый поворот, разворот машины на месте, высокую проходимость, маневренность, плавность хода и возможность ведения радиолокационной разведки воздушных целей и огня в движении. Гусеничная машина снабжена системами электропитания, навигации, внешней и внутренней связи, вентиляции и обеспечения микроклимата, средствами наблюдения, противоядерной, противохимической и противобактериальной защиты, противопожарным оборудованием.

Кроме перечисленных систем в состав ЗСУ входят:

- башня;
- радиолокационно-приборный комплекс;
- оптический прицел с системой наведения и стабилизации;
- шифратор;
- силовые следящие приводы наведения;
- аппаратура телекодового приема и передачи данных.

Вращающаяся башня предназначена для обеспечения стрельбы зенитными автоматами, пуска ЗУР, размещения аппаратуры, боекомплекта и расчета. В состав башни входят качающиеся части, зенитные автоматы, механизмы сцепки, направляющие и другие блоки, устройства и механизмы.

Радиолокационно-приборный комплекс ЗСУ состоит из радиолокационной станции, цифровой вычислительной системы (ЦВС) и системы измерения угловых качек.

В состав радиолокационной системы ЗСУ входят радиолокационная станция обнаружения и целеуказания, наземный радиолокационный запросчик, радиолокационная станции сопровождения целей. РЛС обеспечивает поиск, обнаружение, опознавание, сопровождение воздушных целей, выдачу их координат в цифровую вычислительную систему (ЦВС) и передачу на борт ракеты команд управления полетом.

Цифровая вычислительная система предназначена для решения задач управления и стабилизации вооружения, оптического прицела и радиолокационных средств, выработки команд управления полетом ЗУР при боевой работе, а также для проверки правильности функционирования систем ЗСУ в контрольных режимах.

Система измерения углов качек обеспечивает измерение углов крена и курса ЗСУ и передачу их значений в ЦВС при стрельбе на месте и в движении.

Оптический прицел, состоящий из прицельно-оптического оборудования, системы наведения и стабилизации оптического прицела и двухканальной аппаратуры выделения координат (инфракрасного пеленгатора) ЗУР, предназначен для обнаружения и сопровождения по оптическому каналу Цели и ракеты, определения и выдачи их координат в ЦВС для решения задач управления огнем и выработки команд управления полетом ракеты.

Шифратор служит для преобразования вырабатываемых ЦВС команд управления полётом ЗУР в кодовые посылки и выдачи их в радиолокационную станцию сопровождения цели для передачи на борт ракеты.

Силовые следящие приводы предназначены для наведения башни в горизонтальной плоскости и зенитных автоматов или направляющих контейнеров ЗУР в вертикальной плоскости. Сигналы управления силовыми следящими приводами вырабатываются по данным, поступающим от ЦВС. Аппаратура телекодового приема и передачи данных обеспечивает информационное и техническое сопряжение ЗСУ с УБКП.

Два 30-мм двуствольных автомата составляют пушечное вооружение ЗСУ. Питание автоматов ленточное, из специальных коробов. Зенитный автомат представляет собой оружие, в котором запирание канала ствола, извлечение из патронника стреляной гильзы и отражение ее, подача патронной ленты в приемник и досылание очередного патрона в патронник осуществляются автоматически.

ЗУР 9М311-1М предназначена для поражения визуально наблюдаемых воздушных целей и представляет собой бикалиберную двухступенчатую ракету с отделяемым твердотопливным ракетным двигателем, выполненную по аэродинамической схеме "утка", помещенную в герметичный транспортно-пусковой контейнер.

В ЗПРК применена полуавтоматическая радиокомандная с оптической линией связи система управления полетом ЗУР. При пуске ЗУР световой поток от факела работающего двигателя на разгонном участке полета ЗУР или от специального инфракрасного фонаря, включающегося на ЗУР после отделения двигательной установки, попадает в поле зрения инфракрасного пеленгатора, оптическая ось которого совмещена с оптической осью прицела ЗСУ, и преобразуется в электрические сигналы пропорциональные отклонению ЗУР от линии визирования цели. Эти сигналы поступают в ЦВС для выработки команд управления полетом ЗУР. Бортовая аппаратура ЗУР производит декодирование команд управления полетом ЗУР, преобразование их в механические моменты сил, выводящие ракету на линию визирования цели. Поражение цели осуществляется боевым снаряжением ракеты, состоящим из боевой части, радиолокационного неконтактного и контактного взрывателей.

Ракета 9М311-1М поставляется в войска в транспортно-пусковом контейнере в снаряженном состоянии и не требует технического обслуживания в течение 10 лет.

Транспортно-заряжающая машина 2Ф77М предназначена для транспортирования 32 коробов с выстрелами и 8 ЗУР (два боекомплекта выстрелов в коробах и одного боекомплекта ракет), загрузки (разгрузки) и дозагрузки ЗСУ боекомплектом, самозагрузки с грунта и с транспортных машин, снаряжения (раснаряжения) патронных лент ручной машинкой, а также приема с ЗСУ пустых коробов и их транспортирования. T3M собрана на базе автомобильного шасси КамАЗ-43101 и имеет в своем составе платформу, на которой размещено крановое и дополнительное оборудование (магазины для размещения патронных коробов, ложементы для укладки ракет 9M311-1M, машинка для снаряжения патронных лент, та-келажные приспособления). Машины технического обслуживания и ремонта (МТО и МРТО), применяемые в комплексе, обеспечивают проведение плановых технических обслуживании и текущего ремонта радиолокационной, цифровой вычислительной аппаратуры, электрооборудования, гусеничных шасси и автомобилей, восстановление работоспособности механических сборочных единиц, перевозку, хранение группового комплекта ЗИП и учебно-тренировочных средств.

Тренировочные средства, находящиеся в составе ЗПРК, обеспечивают в сочетании с работой по реальным воздушным целям в процессе подготовки расчетов, возможность привития расчетам твердых навыков боевой работы в сложных условиях.

Тренировочное устройство 1РЛ912М работает совместно с аппаратурой ЗСУ и позволяет проводить в условиях воздействия активных шумовых и пассивных помех обучение и тренировки командира и оператора ЗСУ по поиску, обнаружению, опознаванию, выдаче целе-указаний, сопровождению целей в ручном режиме.

На тренажере 9Ф810М проводятся обучение и тренировка наводчиков в слежении за имитированными подвижными воздушными целями, совершающими маневр скоростью, курсом и высотой, а также совершенствуются его навыки в работе с визирным устройством и пультом наведения. Тренажер является оптико-электронным устройством, обеспечивающим имитацию воздушной цели, которая может перемещаться в поле зрения оптического прицела с различными скоростями, высотами и параметрами, а также осуществлять различные виды маневра.

В процессе эксплуатации тренажер стационарно располагается в МТО 2В110-1 или может быть установлен в учебном классе.

Организационно ЗПРК "Тунгуска-М1", как правило, образует зенитную ракетно-артиллерийскую батарею, которая может входить в состав зенитного дивизиона мотострелкового или танкового полка, бригады, дивизии. В составе батареи обычно имеются отделение управления и три зенитных взвода.

Отделение управления предназначено для ведения визуальной и радиолокационной разведки воздушного противника, анализа воздушной обстановки, обеспечения обмена служебной и радиолокационной информацией с командным пунктом дивизиона (вышестоящим командным пунктом ПВО) и управления боевыми действиями ЗСУ (взводов). На вооружении отделения обычно находится унифицированный батарейный командирский пункт (УБКП) 9С737М и могут также использоваться ПУ-12М6, ППРУ-М1.

Зенитный взвод является основным тактико-огневым подразделением, в составе которого оптимальным является наличие двух ЗСУ и двух ТЗМ. Взвод такого состава может вести боевые действия и выполнять боевые задачи в составе батареи или самостоятельно.

ЗПРК "Тунгуска" (2К22) с ЗУР 9М311 принят на вооружение в 1982 году и прошел ряд модернизаций - "Тунгуска-М" и "Тунгуска-М1".

При проведении работ по созданию ЗПРК "Тунгуска-M1" в состав ЗПРК была введена новая ЗУР 9М311-1М. В отличии от ЗУР 9М311 на ЗУР 9М311-1М установлены:

- импульсный инфракрасный ответчик вместо трассера инфракрасного излучения;

- радиолокационный неконтактный взрыватель взамен восьмилучевого лазерного неконтактного датчика цели;

- другие модернизированные элементы, увеличившие срок эксплуатации аппаратуры ракеты.

В состав аппаратуры ЗСУ ЗРПК "Тунгуска-М1" введены аппаратура приема и реализации автоматизированного целеуказания от батарейного командирского пункта, двухканальный (вместо одноканального в ЗСУ "Тунгуска- М") инфракрасный пеленгатор ЗУР аппаратуры выработки координат цели оптического прицела схема "разгрузки" наводчика в оптическом прицеле новый вычислитель, обладающий большим быстродействием и памятью, модернизированная система измерения углов качек.

Проведенные доработки позволили увеличить дальность стрельбы ЗУР с 8 до 10 км, повысили эффективность применения ЗСУ при отражении массированного налета воздушного противника, обеспечили надежное поражение малоразмерных целей, в значительной степени повысили помехозащищенность ЗСУ и обеспечили обстрел ракетами целей, несущих на борту мощные источники оптических помех, а также упростили процесс полуавтоматического сопровождения оператором цели в оптическом прицеле с одновременным повышением точности сопровождения.



Основные характеристики:



«Тунгуска»

«Тунгуска-М»

«Тунгуска-М1»

Дальность обнаружения СОЦ, км

до 18

до 18

до 18

Скорость обзора пространства СОЦ, град./с

360

360

360

Дальность сопровождения ССЦ, км

до 16

до 16

до 16

Максимальная скорость поражаемых целей, м/с

до 500

до 500

до 500

Зона поражения для пушечного вооружения, км:







по высоте

0-3

0-3

0-3

по дальности

0,2-4

0,2-4

0,2-4

Зона поражения для ракетного вооружения, км:







по высоте

0,015-3,5

0,015-3,5

0,015-3,5

по дальности

2,5-8

2,5-8

2,5-10

Время реакции, с

8-10

8-10

8-10

Количество, тип и калибр зенитных автоматов

2хА38х30 мм

2хА38х30 мм

2хА38х30 мм

Суммарный темп стрельбы, выстр./мин.

до 500

до 500

до 500

Масса ракеты в контейнере, кг

57

57

57

Стартовая масса ракеты, кг

41,6

41,6

42

Боекомплект, шт.:







зенитные управляемые ракеты

8

8

8

30-мм патроны

1900

1900

1904

Масса полностью снаряженной ЗСУ, т

до 34

до 34

до 34

Скорость движения ЗСУ, км/ч:







по шоссе

до 65

до 65

до 65

по грунтовой дороге

до 40

до 40

до 40

по бездорожью

до 15

до 15

до 15

Дорожный просвет (клиренс), мм:







номинальный

450

450

450

минимальный

100

100

100

максимальный

580

580

580

Запас хода по топливу и маслу по шоссе с учетом двухчасовой работы газотурбинного двигателя, км

500

500

500

Дальность приема и передачи телекодовой информации, км:







в движении

до 10

до 10

до 10

на месте

до 15

до 15

до 15
