Многоканальный мобильный войсковой зенитный ракетный комплекс средней дальности "Урал"
|
Самоходная огневая установка |
|
Станция обнаружения целей |
|
Радиолокатор подсвета и наведения |
Предназначен для противовоздушной обороны войск, объектов войскового тыла и объектов на территории страны и обеспечивает поражение самолетов стратегической и тактической авиации, тактических баллистических ракет, крылатых ракет, авиационных ракет и управляемых бомб, вертолетов, в том числе зависающих, в условиях интенсивного радио- и огневого противодействий противника.
Комплекс обеспечивает одновременный обстрел от 12 до 24 воздушных целей, летящих с любых направлений на высотах 0,01 км до 22 - 25 км.
Состав боевых средств комплекса:
- командный пункт (КП);
- станция обнаружения целей;
- до шести самоходных огневых установок (СОУ) или шести радиолокаторов подсвета и наведения (РПН). При смешанном комплектовании комплекса (СОУ плюс РПН), суммарное количество СОУ и РПН не должно превышать шести;
- каждой СОУ придается одна пускозаряжающая установка (ПЗУ), каждому РПН - две ПЗУ;
- зенитная управляемая ракета (ЗУР).
Состав технических средств комплекса:
- машины технического обслуживания (МТО) для проведения текущего обслуживания и текущего ремонта боевых средств комплекса;
- машины ремонта и технического обслуживания (МРТО) для проведения технического обслуживания всех видов и ремонта средствами ЗИП комплекса;
- групповой ЗИП в автоприцепах;
- транспортная машина (ТМ);
- автоматизированная контрольно-испытательная подвижная станция (АКИПС) для выборочного контроля ракет;
- машина ремонта ракет (МРР);
- комплект такелажного оборудования (КТО) для разгрузки и погрузки ракет на СОУ и ПЗУ.
Боевые средства комплекса могут быть размещены на гусеничных или колесных самоходных шасси высокой проходимости, обеспечивающих возможность их следования непосредственно в боевых порядках войск со скоростью до 65 км/ч. Технические средства размещены на шасси автомобилей.
Командный пункт предназначен для управления боевыми действиями комплекса, получения информации о воздушном противнике, ее обработки и выбора наиболее опасных целей, целераспределения между огневыми секциями (направлениями), целеуказания на огневые средства по целям и получения информации о выполнении боевой задачи.
Состав командного пункта:
- четыре автоматизированных рабочих места с индикаторами тактической обстановки, тексто-знаковыми индикаторами, органами управления и кнюппелями;
- цифровая вычислительная система с устройствами ввода-вывода;
- средства связи, включающие в свой состав систему телекодовой связи, аппаратуру передачи данных (АПД) и радиостанции для связи с СОЦ и ВКП, радиостанции оперативно-командной связи, аппаратуру внутренней телефонной связи и коммутации (ВТСК);
- средства взаимного ориентирования и топопривязки.
Командный пункт обеспечивает сопровождение до 60 трасс, выдачу до 24 целеуказаний и управление до шестью огневыми секциями.

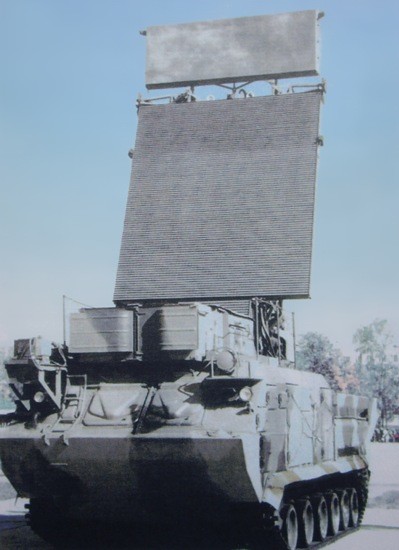

Станция обнаружения целей (СОЦ) предназначена для обнаружения целей, опознавания их государственной принадлежности, обработки радиолокационной информации, распознавания класса целей и передачи информации о них в виде трасс и пеленгов на постановщики помех на командный пункт.
Станция обнаружения Целей (СОЦ) включает в себя РЛС кругового обзора. В состав РЛС входят также приемно-передающие устройства, индикаторная система, система помехозащиты, цифровая вычислительная система и система опознавания "свой-чужой".
СОЦ обеспечивает дальность обнаружения целей до 160 км с периодом обзора 4,5 и 6 с. Зона обнаружения составляет по азимуту 360 °; по углу места в режиме ПСО-40°; ПРО-55°.

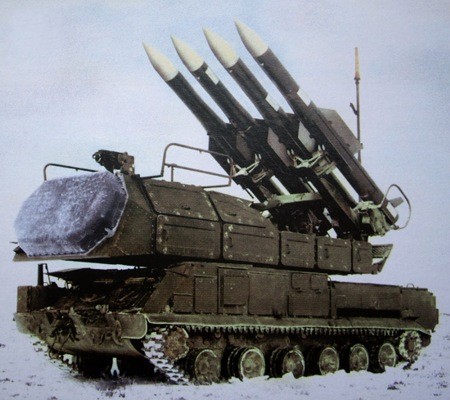

Самоходная огневая установка предназначена для обнаружения (по ЦУ от КП или автономно), опознавания государственной принадлежности, захвата и сопровождения цели, распознавания класса цели, выработки координат цели и Формирования полетного задания на ракеты, находящиеся на собственной пусковой установке и приданной пускозаряжающей установке, пуска ракет, выработки и передачи на ракету команд радиокоррекции, подсвета цели.
Самоходная огневая установка включает в свой состав:
- радиолокационную станцию обнаружения, сопровождения и подсвета цели;
- цифровую вычислительную систему с устройствами ввода-вывода для вторичной обработки радиолокационной информации (РЛИ), формирования полетного задания, управления режимами РЛС, формирования моделей наведения ракет и выработки команд радиокоррекции;
- пусковую установку с гидроприводами по углу места и аппаратурой предстартового контроля и пуска ракет, размещенную на вращающемся основании, обеспечивающем наведение ПУ и РЛС по азимуту в пределах ±330 °;
- телевизионно-оптический визир;
- систему опознавания "свой - чужой";
- систему жизнеобеспечения, ориентирования и топопривязки, систему телекодовой (с ПЗУ и КП) и оперативно-командной связи, ВТСК.

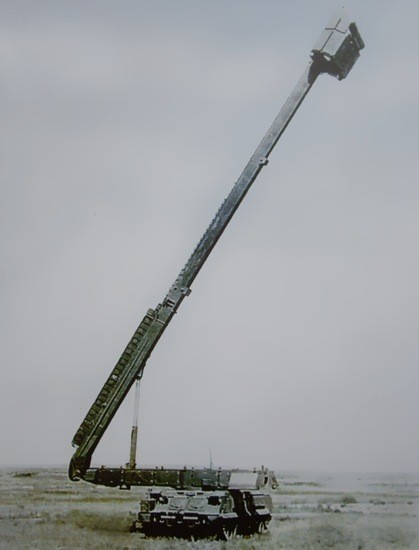

Радиолокатор подсвета и наведения предназначен для выполнения тех же задач, что и СОУ, однако РПН не имеет собственной ПУ и управляет работой и пуском ракет с двух приданных ПЗУ.
Учитывая, что антенный пост РПН поднят с помощью телескопической мачты на 21 м, огневая секция с РПН, в основном, предназначена для поражения низколетящих целей.
Характеристики поиска, захвата и сопровождения цели РПН соответствуют этим же характеристикам СОУ, за исключением дальности обнаружения и сопровождения НЛЦ (при Н = 15 - 150 м), которая у РПН в 1,4 - 1,5 раза выше, чем у СОУ за счет подъема антенного поста.
Для ведения огня РПН придаются две пускозаряжающие установки с восемью ракетами каждая.

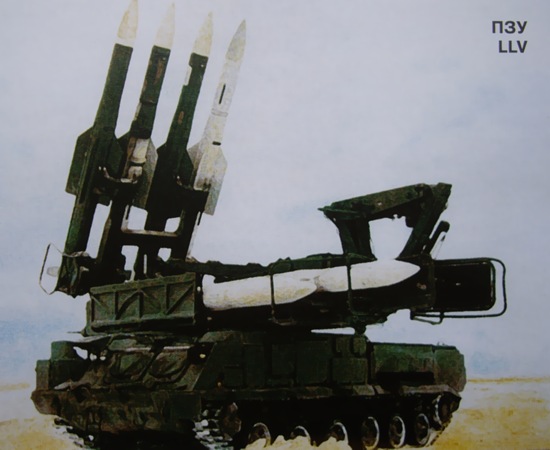

Пускозаряжающая установка (ПЗУ) предназначена для транспортировки и хранения до восьми ракет, четыре из которых находятся на транспортных ложементах, четыре ракеты размещаются на направляющих ПУ и готовы к пуску. Кроме того, с помощью встроенного в ПЗУ крана она осуществляет погрузочно-разгрузочные работы с ракетой.
В состав пускозаряжающей установки (ПЗУ) входят:
- пусковая установка на четыре ракеты с гидроприводами по углу места на вращающейся по азимуту платформе;
- аппаратура предстартового контроля и пуска ракет;
- подъемный кран грузоподъемностью 1000 кг, размещенный на вращающейся вместе с ПУ платформе;
- четыре транспортных ложемента для транспортировки ракет;
- аппаратура телекодовой связи с СОУ (РПН), радиостанция для обеспечения ОКС, ВТСК, аппаратура жизнеобеспечения, топопривязки и ориентирования.
Аппаратура ПЗУ размещается на гусеничном шасси; на колесном размещается пусковая установка без крана и с направляющими для пуска восьми ракет.
Время самозаряжания ПЗУ 15 минут; время заряжания СОУ 12 минут.
Зенитная управляемая ракета (ЗУР) предназначена для поражения всех классов воздушных целей.
В состав ЗУР входят:
- планер ракеты со стрингерным крылом малого удлинения;
- двухрежимныи ракетный двигатель твердого топлива;
- боевая часть;
- рули с приводами и с пороховым аккумулятором давления;
- автопилот;
- радиолокационный взрыватель;
- полуактивная головка самонаведения с бортовым вычислителем.
В комплексе принят комбинированный метод наведения ракеты - инерциальное наведение с радиокоррекцией на начальном участке наведения и полуактивное самонаведение на конечном участке наведения.
Все боевые средства комплекса обеспечены автономными электроагрегатами с приводом от газотурбинного двигателя, вне зависимости на каком шасси они разработаны.
В настоящее время боевые средства комплекса находятся в стадии освоения.
Основные характеристики:
|
Секция-1 |
Секция-2 |
Режим боевой работы |
автономный |
автономный |
Число одновременно
обстреливаемых целей |
до 4 |
до 4 |
Допустимая высота
рельефа на позиции в направлении обстрела, м |
до 2 |
до 2 |
Зона поражения
самолета-цели: |
|
|
по высоте, м |
10-24000 |
10-24000 |
по дальности, км |
3,0-50,0 |
3,0-50,0 |
Максимальная скорость поражаемых целей, м/с |
1200 |
1200 |
Время реакции, с |
8-10 |
8-10 |
Темп стрельбы с одного боевого средства, с |
4 |
4 |
Время готовности с марша, мин. |
5 |
10-15 |
Максимальная скорость поражаемых целей, м/с: |
|
аэродинамических
|
до 830 |
баллистических
|
1200 |
Зона поражения самолетов, км: |
|
по дальности
|
3-50 |
по высоте
|
0,01-24 |
Максимальная дальность поражения, км: |
|
баллистических ракет
|
15-20 |
авиационных крылатых ракет
|
20 |
Вероятность поражения целей одной ракетой: |
|
самолета тактической авиации
|
0,9-0,95 |
баллистических ракет
|
0,6-0,7 |
крылатых ракет
|
0,7-0,8 |
вертолетов
|
0,7-0,8 |
Зона обнаружения СОУ, град.: |
|
по азимуту
|
±45 |
по углу места
|
до 50 |
Зона сопровождения СОУ, град.: |
|
по азимуту
|
±60 |
по углу места
|
от -5 до 85 |
Дальность, км: |
|
обнаружения самолета типа МиГ-21
|
100 |
захвата и сопровождения
|
95 |
Канальность по цели |
4 |
Время готовности к пуску, с |
20 |
Время развертывания, свертывания, мин. |
5 |
Работное время от момента получения ЦУ, с |
14 |
Количество ракет на пусковой установке |
4 |
Характеристики ЗУР: |
|
длина, м
|
5,5 |
диаметр, м
|
0,4 |
масса, кг
|
710-720 |
Масса боевой части, кг |
70 |
Максимальная скорость, м/с |
1200 |
|
