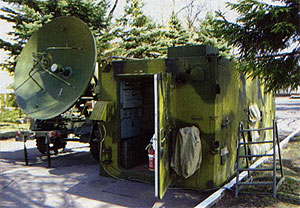

Станция спутниковой связи Р-439-КУЛ
Контейнерная узловая станция спутниковой связи Р-439-КУЛ предназначена для работы по десяти направлениям в сети связи с малогабаритными станциями спутниковой связи Р-439П, узловыми станциями спутниковой связи Р-440-УН, Р-440-УНЛ, Р-441-УСП1 и другими станциями спутниковой связи через стволы "2" и "3" ретрансляторов ИСЗ "Глобус-1" и ствол "2" ретранслятора ИСЗ "Ямал" в режимах с прямой ретрансляцией в диапазоне частот 4/6 ГГц.
Станция обеспечивает:
- организацию спутниковой связи в сетях радиальной, радиально-узловой связи по 10 закрепленным направлениям
- организацию засекреченной телефонной, телеграфной, фототелеграфной связи и передачу данных с пропускной способностью 1,2; 2,4; 4,8; 9,6; 48 кбит/сек при работе с аналогичными станциями, а также со станциями “Кристалл”, “Ливень”, “Легенда”, Р-439-П
Диапазон рабочих частот на передачу, МГц
от 5850 до 5866 МГц (ствол 2 " Глобус-1");
от 5760 до 5770 МГц (ствол 3 " Глобус-1");
от 5797,5 до 5802 МГц (ствол 2 "Ямал")
Диапазон рабочих частот на прием, МГц
от 3525 до 3541 МГц (ствол 2 "Глобус-1");
от 3472,5 до 3482,5 МГц (ствол 3 "Глобус-1");
от 3472,5 до 3477,0 МГц (ствол 2 "Ямал").
Сопряжение станции с оконечной аппаратурой:
- По цифровым телефонным каналам по стыку С1-ФЛ-БИ
- В режиме удаленного абонента АТС по стыку АЛ
- Межмашинный обмен с подключением внешних ЭВМ по стыку RS232
Система управления антенной станции обеспечивает:
ручное наведение антенны на ретранслятор и автосопровождение в диапазоне по азимуту 70 по углу места 40
Система энергоснабжения станции
- от внешней трехфазной сети переменного тока напряжением (380В38)В частотой 50 Гц
- от резервного источника переменного тока - дизельного электроагрегата ЭД4-Т400-ВМ1, входящего в состав изделия.
Потребляемая мощность в режиме приема /передачи, не более 8 кВт
Конструктивное исполнение станции обеспечивает вынос антенного поста на расстояние до 25 м от аппаратной контейнера.
Время развертывания изделия 1 час.
Время подготовки к работе после включения электропитания не более 20 минут
Перевозка любым видом транспорта.
Полный срок службы станции 15 лет.
Режим работы станции непрерывный, круглосуточный.
Основные характеристики:
Выходная мощность передатчиков, не менее, Вт |
50 |
Диаметр антенн, м |
2,5 (разрезное на 5 частей) |
Добротность приемной системы |
+12дБ/К |
Метод помехозащиты ФМ ШПС с тактовой частотой, МГц |
0,48 |
Информационные скорости, кбит/с |
1,2; 2,4; 4,8; 9,6; 48 |
| Количество направлений |
10 |
|
