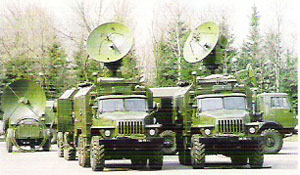

Узловая мобильная станция спутниковой связи Р-441-У

Узловая мобильная станция спутниковой связи Р-441-У



Предназначена для обеспечения дуплексной телефонной, фототелеграфной и телеграфной связи, передачи и приема сигналов с использованием активных ретрансляторов на стационарной и эллиптической орбитах. Станция имеет помехозащиту. Возможна транспортировка воздушным транспортом.

В состав основного оборудования входят:

- две приемопередающие аппаратные,
- аппаратная коммутации и сопряжения каналов связи,
- электростанция.

Технические средства приемопередающей аппаратной:

- передатчик У-200-А (У-200-Л) – 2 шт.
- возбудитель У-205-А (У-200-Л) – 2 шт.
- АПУ У-100БУ-Л1, МШУ Н-302-А (У-303-Л) – 2 шт.
- Аппаратура ППРЧ «Пегас» – 2 шт.

Технические средства аппаратной коммутации и сопряжения каналов:

- аппаратура уплотнения АГ-2А – 2 шт.
- аппаратура разуплотнения АГ-32Б – 4 шт.
- аппаратура радио-АТС АО-1С – 2 шт.
- аппаратура помехозащиты КЗ-4 - модем У-300 – 4 шт.
- управляющая ЭВМ У-403
- аппарат П-115
- устройство преобразования сигналов БМА-М – 5 шт.



Основные характеристики:

Диапазон частот, МГц



на прием

3400-3900, 7250-7750

на передачу

5725-6225, 7900-8400

Количество каналов (1,2кБод)

40

Стыки

С1-ФЛ-БИ, С1-ТЧ, С1-ТЛГ

Диаметр антенны, м

1,8
Мощность передатчика, Вт не менее 750 с регулировкой в пределах 10 дБ
Электропитание

от внешней трехфазной сети переменного тока напряжением 380В



от электроагрегата ЭД 2х30-Т/400 ВАС


Потребляемая мощность, кВт 30

Транспортная база, компл.


Урал-43203 2 шт
КамАЗ-4310 2 шт
Экипаж, чел.
полный 16
сокращенный 11
Время развертывания, мин не более 16
