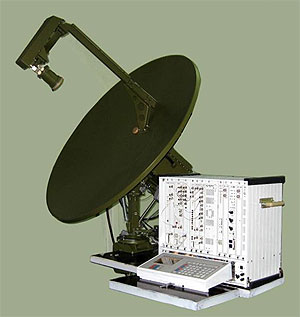

Станция спутниковой связи Р-439-МД3

Станция спутниковой связи Р-439-МД3



Станция спутниковой связи Р-439-МД3, обеспечивает работу через ИСЗ-ретрансляторы ЕССС-2 на геостационарной орбите «Глобус-1», «Глобус-1М», «Глобус» в режимах с обработкой сигналов на борту и с прямой ретрансляцией в диапазонах частот 4/6 и 7/8 ГГц, а также через ИСЗ-ретрансляторы гражданского назначения типа «Экспресс», «Ямал» в режимах с прямой ретрансляцией в диапазонах частот 4/6 ГГц.

Станция Р-439-МД3 предназначена для работы в системе связи Вооруженных Сил и обеспечивает устойчивую связь в условиях преднамеренных радиопомех.

Малые габариты и вес станции позволяют транспортировать ее всеми видами транспорта и устанавливать в любом месте на земле, небольших помещениях, блиндажах, автомобилях и на бронеобъектах. Простота установки и управления станцией позволяют развернуть ее и подготовить к работе оператором средней квалификации за 15 - 20 минут.

Станция обеспечивает:

Организацию засекреченной телефонной, телеграфной, фототелеграфной связи и передачу данных с пропускной способностью 1,2; 2,4; 4,8; 9,6 кбит/сек при работе с аналогичными станциями, а также со станциями “Кристалл”, “Ливень”, “Легенда”, Р-439КУЛ вокодерную служебную связь на скорости 1,2 кбит/с по спутниковым каналам.

Диапазон рабочих частот, ГГц 4/6  7/8
Выходная мощность передатчиков, не менее 10 Вт / 10 Вт
Диаметр антенны, м 1,2 / 0,8
Температура шума МШУ, К 100 / 150
Метод помехозащиты на линии ЗС-КА ППРЧ
Метод помехозащиты на линии КА-ЗС ФМ ШПС с тактовой частотой 4,8; 19,2 МГц
Информационные скорости, кбит/с. 1,2; 2,4; 4,8; 9,6

Сопряжение станции с оконечной аппаратурой:

- по цифровым телефонным каналам по стыку С1-ФЛ-БИ
- в режиме удаленного абонента АТС по стыку АЛ
- межмашинный обмен с подключением внешних ЭВМ и с узлом связи по каналу УК-2 по стыку RS232

Система управления антенной станции обеспечивает:

- дистанционное управление по азимуту и углу места в диапазоне ±7 градусов
- обеспечивается автосопровождение антенны

Система энергоснабжения станции обеспечивает:

- первичное питание от однофазной сети 187...242 В частотой 50...60 Гц
- первичное питание от источника постоянного тока + 22,2 ... 29,7 В
- потребляемая мощность, не более 150 Вт

Конструктивное исполнение станции обеспечивает:

- размещение в помещениях обычного типа
- вынос антенных постов на расстояние до 25 м от аппаратной модуля
- перевозку любым видом транспорта (в бронетранспортерах, автомобилях, включая легковые, вертолетах, самолетах, железнодорожным и водным транспортом)

Станция размещается в трех алюминиевых контейнерах-упаковках.

Вес основного комплекта не более, кг 90
Время развертывания силами экипажа в составе одного - двух человек, минут не более 15
Полный срок службы станции, лет 15
Режим работы станции Непрерывный, круглосуточный
