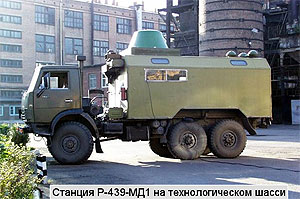

Мобильная станция спутниковой связи Р-439-МД1

Станция спутниковой связи Р-439-МД1



Станция спутниковой связи Р-439-МД1, обеспечивает работу в движении через ИСЗ-ретрансляторы ЕССС-2 на геостационарной орбите «Глобус-1», «Глобус-1М», «Глобус» в режимах с обработкой сигналов на борту и с прямой ретрансляцией в диапазонах частот 4/6 и 7/8 ГГц, а также через ИСЗ - ретрансляторы гражданского назначения типа «Экспресс», «Ямал» в режимах с прямой ретрансляцией в диапазонах частот 4/6 ГГц.

Станция Р-439-МД1 предназначена для работы в системе связи Вооруженных Сил и обеспечивает устойчивую связь в условиях преднамеренных радиопомех.

Станция обеспечивает:

    • Организацию спутниковой связи в сетях радиальной, радиально-узловой связи и в сетях Радио-АТС с одноканальными и многоканальными цифровыми направлениями по закрепленным и представляемым по требованию каналам связи.
    • Организацию спутниковой связи в движении
    • Автоматическую топопривязку станции с использованием угломерного приемоиндикатора спутниковых навигационных систем GPS/ГЛОНАСС



    Основные характеристики:

     Диапазон рабочих частот

    4/6 ГГц 7/8 ГГц

    Выходная мощность передатчиков, не менее

    90 Вт

    Диаметр антенн ФАР

    0,5 м

    Температура шума МШУ

    100 К 180 К

    Метод помехозащиты на линии ЗС-РТР

    ППРЧ

    Метод помехозащиты на линии РТР-ЗС

    ФМ ШПС с тактовой частотой 19,2 МГц

    Число цифровых телефонных каналов со скоростями 1,2; 2,4 и 4,8 Кбит/с.

    до 4 каналов

    Сопряжение станции с оконечной аппаратурой



    По цифровым телефонным каналам

    по стыку С1-ФЛ-БИ

    В режиме удаленного абонента АТС

    по стыку АЛ

    Масса, кг не более 16


    Система управления антенной станции обеспечивает:

    • автоматизированное наведение антенны на ретранслятор в диапазоне n*360? по азимуту и + (0-110)? по углу места;
    • автосопровождение по принимаемому сигналу;
    • программное наведение антенн с автоматической компенсацией неточности ориентации автомобиля по азимуту и горизонтирования кузова (крен, тангаж) по данным, поступающим от навигационного прибора МРК-11;


    Система энергоснабжения станции

    • Первичное питание, от сети постоянного тока с напряжением 27 В

    Потребляемая мощность

    0,8 кВт

    Объект базирования

    КШМ


    Конструктивное исполнение станции обеспечивает:

    • размещение аппаратуры в КШМ


    При движении станции обеспечивается выдача на выносной пульт аппаратуры МРК-11, устанавливаемый в кабине водителя следующих данных:

    • географических координат местонахождения;
    • курсового азимута;

    Режим работы станции

    Непрерывный, круглосуточный

    Полный срок службы станции

    15 лет
