Су-34 в российских ВВС и не только.

[Rand0m]

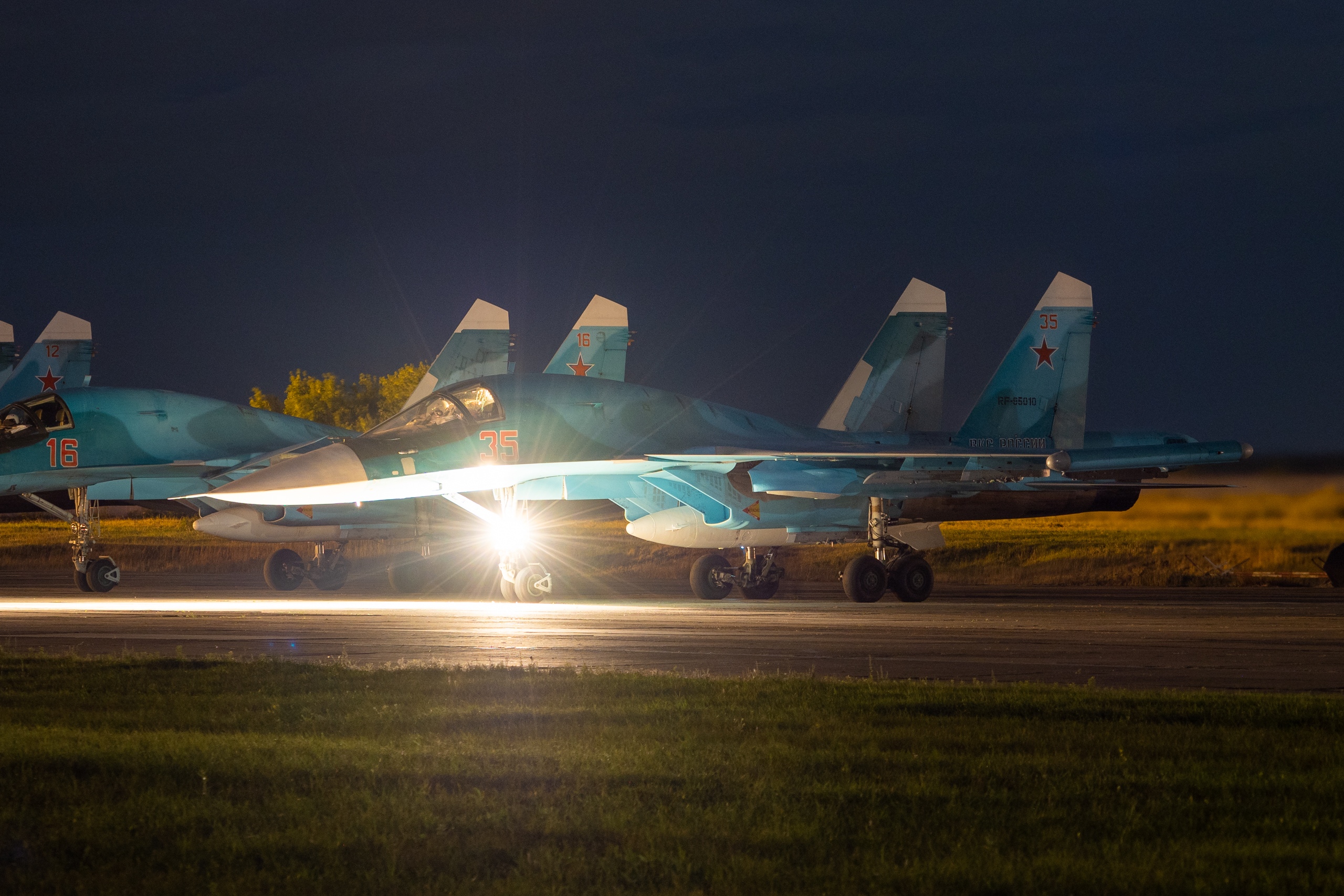

Су-34 ВКС РФ. Липецк.



[Rand0m]



[дриньк]

В субботу, восьмого сентября, на военную базу Шагол прилетели три новых многоцелевых истребителя-бомбардировщика СУ-34, которыми будет оснащен один из авиационных полков воинской части в Челябинске.
http://uralpress.ru/news/obshchestv...vye-v-cvo?utm_referrer=https://zen.yandex.com



[Rand0m]



[EUGEN]

Сразу две ОЛС прикрутили?



[Fencer]



[Atass]



[Rand0m]

Минобороны оборудует бомбардировщики Су-34 унифицированными контейнерами разведки. Пока ведомство планирует доработать четыре бомбардировщика.

Минобороны России доработает бомбардировщики Су-34 под применение унифицированных подвесных контейнеров разведки. Для этого потребуется оборудовать самолет дополнительными пилонами. Соответствующий документ размещен на портале госзакупок.
"Министерство обороны Российской Федерации... извещает о проведении закрытого аукциона на выполнение работ по сервисному обслуживанию, авторскому и техническому надзору средств и комплексов воздушной разведки согласно перечню, утверждаемому Минобороны России: доработка самолетов Су-34 для применения унифицированных контейнеров разведки и их дооборудование пилонами", - говорится в документе.
Согласно документу, пока планируется оборудовать четыре бомбардировщика. Начальная (максимальная) цена государственного контракта составляет 256 565 871 рублей. Заказ разделен на две части: в 2018 год планируется выделить 162 565 871 рублей, а в 2019 год - более 94 млн рублей.
Все работы должны быть завершены до 10 ноября 2019 года. Исполнителя контракта выберут 6 ноября текущего года.

https://vpk.name/news/231178_minobo..._unificirovannyimi_konteinerami_razvedki.html



[Rand0m]

Первая дозаправка в воздухе новых Су-34, поступивших в ЦВО.



[Atass]



[Atass]



[Оценьщик]

Был бы я председателем жюри конкурса дизайна военной техники, первый приз забрал бы "утенок".



[Atass]

Был бы я председателем жюри конкурса дизайна военной техники, первый приз забрал бы "утенок".

Из семейства Су-27 каждый по-своему хорош. Идеальные формы, идеальные решения, шедевры, в общем.
Спасибо Михаилу Петровичу, и, конечно, всем причастным.



[дриньк]

Новосибирский авиационный завод передал ВКС России еще два фронтовых бомбардировщика Су-34 в рамках гособоронзаказа 2018 года. Об этом в четверг, 18 октября, сообщает Интерфакс со ссылкой на осведомленный источник.
https://военное.рф/2018/Гособоронзаказ8/?utm_referrer=https://zen.yandex.com



[Atass]

Хороший выводок!



[Rand0m]



[Atass]



[Rand0m]

Фото ночной дозаправки, редкие кадры, ввиду сложности съемки - работа
Кирилл Мушак



[Atass]



[БЧ-5]

Туалет и спальник на Су-34

Иван Петров2.12.2018 в 23:18
ПожаловатьсяДобавить автора в черный список

Народ усиленно озадачен вопросом — где у самолета Су-34 находится спальное место и где у него туалет. Особенно альтернативно-одаренные товарищи постят фото санбачка от Су-27, прикалываясь, что мол вот это и есть туалет.

Однако товарищи не правы. Внезапно для них, Су-34 со своей компоновкой кабины с параллельным расположением кресел, позволил выкроить некоторое место для дополнительного комфорта экипажа.

В самолете имеется не только туалет и спальник, но даже микроволновка для разогрева пищи, и автономный генератор электроэнергии. Итак, пойдем по порядку.
В отличие от всех остальных машин на основе Сухого Т-10, самолет Т-10В (Су-34) не имеет подъемного колпака кабины. Остекление над креслами пилотов можно только аварийно отстрелить пирозарядами для катапультирования. Но как же тогда пилоты попадают в самолет — спросите вы? Очень просто — у них есть вход снизу, через люк для передней стойки шасси. Вот этот вход:


Вход в кабину Су-34

Это вид снаружи, а вот вид из самой кабины:


Вход в кабину Су-34

Как видите, там довольно длинный отсек для стойки шасси. Когда шасси убрано, в нем разворачивается спальное место.

Также в комплект самолета входит компактный биотуалет и пара пресловутых санбачков от Су-27. В санбачки летчики обычно ходят по малой нужде, ну а в биотуалет — если приспичит «по-большому». В обычном состоянии биотуалет сложен и убран в стеллаж.

В этом же отсеке находится микроволновка для разогрева пищи. Рядом находится бортпаек, НЗ и аптечка.

А вот автономный электрогенератор находится не там, а в хвосте. Вот тут:


Генератор на Су-34

Генератор на Су-34 газотурбинный, работает на том же авиакеросине, что сам самолет.

Вообще идея возить с собой генератор кажется бредовой — но лишь на первый взгляд. Дело в том, что с точки зрения компоновки самолета, основные проблемы были связаны с дальнейшим ростом объемов и массы оборудования. Согласно предварительной оценке, масса БРЭО в установке должна была составить порядка 4100 кг по сравнению с 2500 кг на Су-27. Для размещения такого «борта» отнюдь не лишними оказались дополнительные объемы в закабинном отсеке, образовавшиеся в результате увеличения габаритов кабины. Однако размещение большого количества оборудования в закабинном отсеке и громадная антенна РЛС в носу привели к упереднению центровки, с этим пытались бороться за счет установки РЛС заднего обзора в хвосте и увеличения объема топлива, «заливаемого» в хвостовой группе баков — но этого было мало. В конце концов самолет для нужной центровки получил длиннющий «член» сзади, в который напихали не только антенну задней РЛС, но и наиболее тяжелое оборудование. И вот тут-то оказалось, что автономный генератор отлично подходит на роль уравновешивающего груза.

Генератор выглядит вот так:



Это так называемая «вспомогательная силовая установка» ТА14-130-35, она построена на основе экономичной 105-киловаттной газовой турбины, от которой отбирается не только электричество на питание бортовых систем самолета, но и тепло на отопление кабины. Турбина на 105 киловатт без генератора весит всего 62 кг и может нормально работать вплоть до высоты в 10 километров, что позволяет для экономии топлива использовать ВСУ в течении большей части полета самолета. Кстати, производство российское, ступинской «Аэросилы».

Применение автономного генератора позволяет летчикам дежурить на необорудованных аэродромах, находясь в кабине самолета в тепле и с запитанным бортовым оборудованием, в готовности к быстрому запуску двигателей и ускоренному взлету.

Кстати, почти такой же генератор применяется на самолете Як-130 — там точно такая же турбина, но электрогенератор используется поменьше и полегче. Военным очень понравилась идея иметь автономное энергопитание борта и кондиционирование кабины, а конструкторам — возможность не зависеть в наддуве кабины от режимов работы основных двигателей.

Декларировалось, что выбранная схема размещения экипажа позволит уменьшить объем кабины и обеспечит личное общение членов экипажа во время полета. Кроме этого, сокращалось общее количество приборов на доске приборов и появлялась возможность организовать выдвижной средний пульт, уменьшивший число дублирующих систем. Вход в кабину снизу защищает кабину от попадания осадков (снега, дождя) при загрузке летчиков в самолет — что, между прочим, изрядно достало на машинах классической компоновки со сдвижным или откидным фонарем.

Система кондиционирования обеспечивает экипажу возможность находиться в кабине во время отдыха на высотах до 13 км без кислородной маски.

Кокпит у Су-34 довольно странный, асимметричный:


Кокпит Су-34

Как видите — пилотировать самолет могут оба летчика, но пилотский прицел есть только у левого. Правый — оператор систем вооружения и наведения.

Впрочем, финальный вариант кокпита вот такой:


Кокпит Су-34

Как видите, кокпит обнизили за счет отказа от многих аналоговых приборов.

И да — в отличие от других самолетов серии Т-10, Су-34 довольно серьезно бронирован. Скажем, низ центроплана и кабины выполнен из титановых бронеплит. Я не буду ничего рассказывать об этом, просто приведу официальное фото:



Умному — достаточно.

Заодно покажу и еще одну веселую картинку от наших заокенских друзей, иллюстрирующую возникшие с появлением Су-34 у их хваленых F-22 большие проблемы:


F-22 проблема с наведением

Да-да — речь о том, что передатчики помех с Су-34 наглухо забивают канал передачи целеуказания на F-22. Мы уже обсуждали как-то коллизию с радаром на F-22 — выяснилось, что в широком ракурсе спереди открытая матрица АФАР радара делает F-22 прекрасно видимой на радарах российских машин целью. Пиндосы придумали схему атаки, когда радары F-22 закрыты, и они получают целеуказание (координаты вражеских самолетов) с летающего радара АВАКС по цифровому даталинку. Так вот — трансмиттеры помех высокой мощности на Су-34 забивают даталинк на значительных дистанциях, и F-22 слепнут. Не помогает даже ретрансляция данных с дополнительного самолета, находящегося в другом ракурсе.

На самом деле эти трансмиттеры были созданы даже не для противодействия самим F-22, а для срыва радиоканала ракет воздух-воздух среднего и большого радиуса действия, которые наводятся по данным с самолетного радара. Но так вот сложилось, что они забивают и канал самого F-22.

Разумеется, самолет с работающими трансмиттерами помех прекрасно пеленгуется, и может быть атакован ракетами, наводящимися на источник радиосигнала. Но он ведь, во-первых, летит отдельно от группы истребителей, а во-вторых, такие ракеты еще нужно догадаться взять с собой, и они станут совершенно бесполезны, когда Су-34 выключит трансмиттеры, увидев на радаре приближающиеся ракеты.

И вот еще интересная картинка:



Серая елда с кривым носом — это то ли КАБ-1500, то ли даже КАБ-3000 (управляемая авиабомба на 1.5 и 3 тонны соответственно), а вот над ней серая дверца — это система «Платан» в сложенном состоянии. «Платан» — это лазерно-оптическая система наведения управляемого оружия, осуществляющая оптический захват цели и ее подсветку лазером для наведения, например, вот такой бомбы.

Су-34 является единственным в ВС РФ самолетом с такой системой, установленной стационарно. Для Су-30 и Як-130 «Платан» используется в виде подвесного контейнера.

По результатам испытаний, система «Платан» на Су-34 обеспечила точность бомбометания сравнимую и даже более высокую, чем западные системы с наведением по координатам GPS. «По точности бомбометания характеристики примерно в пять раз выше нормативных» — радовались разработчики. При этом, как можно догадаться, система позволяет наводить бомбы на движущиеся цели (например, на корабли), чего не обеспечивают системы с GPS.



Дальность полета, на минуточку — достигает 4500 км. То есть самолет, созданный как бы на замену тактическому бомберу Су-24 — немножко влез в экологическую нишу «евростратегов».
