два-три десятка пуль "прогрызали" модную в те времена алюминиевую броню БМП,
Весьма сомнительное заявление .
Только если срез ствола прислонить прямо к броне .


студент

Модератор
Команда форума
Сообщения
41.628
Адрес
Москва
Против злобных бурундуков: пистолет-пулемет Америкэн-180
Классику читать надо! "Аэлиту", Их Сиятельтельства товарища графа Толстого сочинение:
"В руках у каждого было оружие в виде короткого, с диском посредине, автоматического ружья."
" Гусев по себе знал слабое действие марсианских пуль"


anderman

Модератор
Команда форума
Сообщения
60.723
Адрес
г. Пермь
Классику читать надо! "Аэлиту", Их Сиятельтельства товарища графа Толстого сочинение:
"В руках у каждого было оружие в виде короткого, с диском посредине, автоматического ружья."
" Гусев по себе знал слабое действие марсианских пуль"
Это, кстати, мог быть аналог того же Томпсона или ППД. Короткий и дисковый (хоть и барабанный) магазин посредине.

Последнее редактирование:

anderman

Модератор
Команда форума
Сообщения
60.723
Адрес
г. Пермь

Пистолет -пулемёт MP38 (L), Германия.​

Сегодня у нас речь пойдёт об экспериментальной версии Maschinenpistole от компании ERMA -легкого пистолета -пулемета MP38 (L)

Пистолет -пулемёт MP38 (L), Германия., изображение №1


Казалось бы, о немецких пистолетах-пулеметах времен Второй мировой войны уже написано немало, но исследования продолжаются и иногда всплывают вот такие интереснейшие находки:

 MP38 (L)

MP38 (L)

Пистолет-пулемет с серийным номером V3013 хранится в коллекции Чехословацкого военного музея в Праге (Vojenský Historický ústav Praha). До сегодняшнего дня упоминаний о других «живых» экземплярах этой версии пистолета -пулемёта мне слышать не доводилось.

Думаю, историю создания МР 38/40 знают все, кто хоть немного интересуется оружием: в начале 1938 года компания Erfurter Maschinenfabrik (ERMA) получила от Heereswaffenamt (Управление вооружений сухопутных сил) официальный заказ на разработку нового пистолета-пулемета . Уже через несколько месяцев, в начале июня 1938 года компания ERMA представила «Maschinenpistole MP38». Это достижение впечатляет, однако временной интервал кажется слишком коротким для разработки такого нового оружия. В принципе вполне могли возникнуть подозрения, что (почти) готовый проект вполне мог дремать в загашниках ERMA. И на самом деле MP38 ни в коем разе не был полностью новой конструкцией, а скорее являлся существенно перепиленной версией предшествующей модели -EMP36.

 Предшественник MP38: редкий ERMA EMP36.

Предшественник MP38: редкий ERMA EMP36.

Самое серьезное изменение коснулось изготовления ствольной коробки. В целях снижения веса цельностальная ствольная коробка была снабжена множеством продолговатых канавок, а вертикальный магазинный колодец - большими круглыми вырезами с каждой стороны. Накладка нижней части ствольной коробки EMP36 была полностью деревянной, но в MP38 вместо нее использовался гораздо более легкий бакелит (довольно новый материал в производстве оружия для своего времени). Кроме того, в новом пистолете -пулемёте отсутствовал селектор огня.

Доработка была произведена в короткие сроки и всего семь месяцев спустя MP38 был в испытан, официально представлен 29 июня 1938 года и уже в июле 1938 года началось хотя и очень медленное, но серийное производство.

С началом Второй Мировой войны и нападением Германии на Польшу июне 1939 года (стратегический план военных действий«Fall Weiss»), в немецких частях находилось около 8700 единиц MP38. Распространение нового оружия происходило в спешке, в результате чего не было времени на качественные специальные полевые испытания, поэтому отобранные подразделения должны были постоянно присылать отчеты об реальном опыте взаимодействия с новым оружием.

 Немецкий десантник с MP38 после захвата острова Крит. Обратите внимание на стальную фрезерованную ствольную коробку с канавками для снижения веса.

Немецкий десантник с MP38 после захвата острова Крит. Обратите внимание на стальную фрезерованную ствольную коробку с канавками для снижения веса.

MP38
получился достаточно дорогим в производстве и уже весной 1940 года инженеры ERMA попыталась упростить конструкцию использованием при производстве ствольной коробки и спусковой прессованных деталей из листового металла . Новое оружие было названо «MP40 и серийное его производство началось в марте 1940 года.

 MP38 (L), со сложенным прикладом

MP38 (L), со сложенным прикладом

Однако, примерно в это же время проводились и другие эксперименты с попытками создать «легкий» МР, в том числе с использованием в конструкции алюминиевых сплавов. Никаких подробных документов или другой информации увы, найти пока не удалось. Все, что осталось подтверждением факта одной из таких попыток -уникальнейший экземпляр так называемого MP38 (L).

 MP38 (L)

MP38 (L)

Инициатор этой разработки пока неизвестен. Некоторые исследователи считают, что буква «L» означает «люфтваффе» (военно-воздушные силы) и что это оружие разрабатывалось для десантников, которым требовалось легкое пехотное вооружение.

 Неполная разборка MP38 (L). Ствол с мушкой, затвор с возвратной пружиной, закрытый телескопической трубкой, и ударник не отличаются от штатного MP38.

Неполная разборка MP38 (L). Ствол с мушкой, затвор с возвратной пружиной, закрытый телескопической трубкой, и ударник не отличаются от штатного MP38.

По другой версии «L» означает «leicht» (лёгкий), что вполне оправданно, при весе 3,34 кг (7.35 фунтов) MP38(L) весит примерно на килограмм меньше, чем MP40.

 Маркировка «MP38 (L)» на верхней задней части ствольной коробки.

Маркировка «MP38 (L)» на верхней задней части ствольной коробки.

Понятно, что все алюминиевые сплавы достаточно хрупкие, поэтому не удивительно, что помимо используемого материала, новый пистолет -пулемёт отличался от MP38 и конструктивно.

Пистолет -пулемёт MP38 (L), Германия., изображение №9


Если в базовом варианте MP38 ствольная коробка соединялась со спусковой коробкой шарнирно и они удерживались вместе штифтом с подпружиненной кнопкой, то две аналогичные части MP38 (L) сцепляются друг с другом байонетным соединением, что позволяло выдерживать высокие нагрузки при стрельбе.

Пистолет -пулемёт MP38 (L), Германия., изображение №10


Ствольная коробка литая и обработана на станках. Она достаточно массивна, а её стенки имеют толщину от 5 до 7 мм, чтобы быть достаточно прочными для боя.

 Стенки ствольной коробки имеют толщину от 5 до 7 мм, чтобы быть достаточно прочными для боя.

Стенки ствольной коробки имеют толщину от 5 до 7 мм, чтобы быть достаточно прочными для боя.

Резьба ствольной гайки не такая тонкая, как у MP38. Под антабкой виден ромбовидный штамп -логотип «AWW».

 Резьба ствольной гайки MP38 (L)

Резьба ствольной гайки MP38 (L)

На верхней части ствольной коробки расположен привинчиваемый перекидной целик с фиксированной разметкой на 100 метров и 200 метров. Так же имеется вырез для крючка рукоятки взведения, играющий роль предохранителя и имеющего померку «S» (Sicher).

Пистолет -пулемёт MP38 (L), Германия., изображение №13


Условная спусковая коробка (нижняя часть ствольной коробки) представляет из себя цельную литую конструкцию (а не комбинированную с деревом или бакелитом) .

 Вид изнутри нижней части ствольной коробки.

Вид изнутри нижней части ствольной коробки.

На рукоятке управления огнём обычные накладки. Боепитание осуществлялось из вполне традиционных для МР 38/40 магазинов, патентом на производство которых владел пресловутый Гуго Луисович Шмайссер.

Пистолет -пулемёт MP38 (L), Германия., изображение №15


Военная маркировка компании ERMA, как производителя оружии, не наносилась. Единственная маркировка, которая связывает пистолет -пулемёт с ERMA - это клеймо Waffenamt WaA280.

 Маркировка «EE», которая может означать «ERMA Erfurt» на стволе не чёткая, почти не просматривается нижняя линия второй буквы «Е».

Маркировка «EE», которая может означать «ERMA Erfurt» на стволе не чёткая, почти не просматривается нижняя линия второй буквы «Е».

Так же на оружии присутствует маркировка «EE» в круге, что всё же может означать «ERMA Erfurt». Литые верхняя и нижняя части ствольной коробки отмечены почти незаметным логотипом «AWW» (возможно, эти детали были изготовлены на алюминиевом заводе в Вутёшингене/ Aluminium-Werke Wutöschingen на юге Германии недалеко от швейцарской границы).

 Подставка для ствола изготовлена компанией NÜRAL (Nürnberger Aluminiumwerke / сегодня Federal-Mogul).

Подставка для ствола изготовлена компанией NÜRAL (Nürnberger Aluminiumwerke / сегодня Federal-Mogul).

Но шла война, ресурсы всех истощались. Авиастроение оказывало достаточное давление на военную промышленность, т.к. для самолётов требовался алюминий, который был редким и дорогим сырьем и постепенно количество деталей из алюминия для иной военной техники было сокращено до минимума, чтобы избежать дефицита. Поэтому не удивительно, что оружие, которое должно было бы производиться достаточно массово и при этом использовать достаточно много дефицитного стратегического сырья, оказалось не востребовано.

 Маркировка «V3013» находится на нижней стороне ствольной коробки за горловиной магазиноприемника «V» может означать «Versuch» (экспериментальный).

Маркировка «V3013» находится на нижней стороне ствольной коробки за горловиной магазиноприемника «V» может означать «Versuch» (экспериментальный).
Технические характеристики:


Действие: прямой со свободным затвором, затвор с открытым затвором
Калибр: 9 × 19 мм
Емкость магазина : 32 патрона
Скорострельность: 500 выс/ мин
Вес без магазина: 3,34 кг (7,35 фунта)
Вес пустого магазина: 275 г (0,6 фунта или 9,7 унции)
Длина увеличенного приклада: 847 мм (33,3 дюйма)
Длина ложа в сложенном виде: 626 мм (24,6 дюйма)
Длина ствола: 250 мм (9,8 дюйма )
Нарезы: 6 канавок, правостороннее вращение
Прицел: откидной целик с U-образным вырезом на 100 и 200 метров

Единственный сохранившийся экземпляр MP38 (L) обитает в Военном музее в Праге .
https://vk.com/@ognestrelny_mir-mp38-l


anderman

Модератор
Команда форума
Сообщения
60.723
Адрес
г. Пермь

Опытный пистолет-пулемёт Прилуцкого (СССР. 1931 год).​

До недавнего времени про самозарядные пистолеты, разработанные Сергеем Александровичем Прилуцким, было известно мало, но в последние годы про его оружие узнали многие. Рассказывали об его работах и в нашей группе. Однако мало кто знает, что помимо пистолетов, в активе Сергея Александровича был вполне конкурентоспособный пистолет -пулемёт.

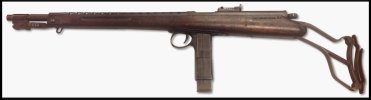

Опытный пистолет-пулемёт Прилуцкого (СССР. 1931 год)., изображение №1


Автоматика пистолета -пулемёта Прилуцкого работала от энергии отдачи полусвободного затвора. Оружие было оснащено пневматическим демпфером замедлителем темпа стрельбы компрессионного (воздушного) типа.

Опытный пистолет-пулемёт Прилуцкого (СССР. 1931 год)., изображение №2


Ствольная коробка состояла из двух частей. В нижней части находился УСМ, горловина магазиноприемника и к неё крепился деревянный приклад. В верхней (отделяемой) части находились затвор, боевая и возвратная пружины и прочие узлы конструкции. На левой стороне нижней части коробки, несколько выше и впереди спускового крючка находился флажок трёхпозиционного переводчика режимов огня /предохранителя. Ствол крепился к верхней части коробки и был покрыт защитным кожухом. Боепитание осуществлялось из оригинальных прямых коробчатых магазинов ёмкостью 25 патронов. Ну и да, разрабатывалось оружие под патрон 7,63х25 от Mauser.

Опытный пистолет-пулемёт Прилуцкого (СССР. 1931 год)., изображение №3


Увы, более подробного описания конструкции нарыть не удалось, так же непонятна причина отказа РККА от этого оружия. Подозреваю, что слишком сложно и дорого получалось, обычный свободный затвор без наворотов запустить в производство было гораздо проще, но для 1931 года -конструкция очень впечатляет.
https://vk.com/@ognestrelny_mir-opytnyi-pistolet-pulemet-priluckogo-sssr-1931-god


anderman

Модератор
Команда форума
Сообщения
60.723
Адрес
г. Пермь
Пистолет-пулемёт Chang Feng разработан китайской компанией Chang Feng Group по инициированной в начале 90-х годов НОАК программе создания нового компактного пистолета-пулемёта. Первоначально новый пистолет-пулемёт Chang Feng разрабатывался в двух вариантах - под 5.8-мм пистолетный патрон китайской разработки (индекс DAP92-5.8, метрическое обозначение 5.8х21-мм) и под китайский же вариант патрона 9х19-мм Люгер (индекс DAP92-9). 5.8-мм вариант создавался для армейских подразделений, 9-мм вариант - для китайской полиции и экспорта.
Пистолет-пулемёт Chang Feng разрабатывался той же командой конструкторов, что и новый китайский пистолет QSZ-92, поэтому в его конструкции был использован ряд решений, позаимствованных из данного пистолета, включая и магазины на 15 9-мм или 20 5.8-мм патронов. Однако помимо пистолетных магазинов, вставлявшихся в заднюю пистолетную рукоятку и являвшихся "запасным" способом питания, новый пистолет-пулемёт имел и шнековый магазин на 50 патронов (аналогичный по конструкции магазину американского пистолета-пулемёта Calico), располагавшийся поверх ствольной коробки. Однако в ходе армейских испытаний возможность двойного боепитания была исключена для упрощения конструкции, что впрочем не помогло, и армейский конкурс 5.8-мм пистолет-пулемёт Chang Feng проиграл. В настоящее время его 9-мм вариант предлагается фирмой-разработчиком для вооружения китайской полиции, и возможно на экспорт.
Пистолет-пулемёт Chang Feng использует автоматику со свободным затвором, набегающим своей передней частью на казенную часть ствола. Передняя часть затвора находится над патронником. Рычаг переводчика-предохранителя режимов огня расположен над пистолетной рукояткой управления оружием. Ствольная коробка выполнена из пластика, зацело с пистолетными рукоятками. Питание патронами осуществляется из отъемных шнековых магазинов ёмкостью 50 патронов, выполненных из полупрозрачного пластика. Приклад выдвижной, телескопический. Прицельные приспособления открытые, в задней части ствольной коробки выполнена небольшая направляющая для установки оптического, коллиматорного или ночного прицела. На ствол возможна установка быстросъемного глушителя.
Тактико-технические характеристики Chang Feng:
Калибр: 9x19-мм DAP92-9 (также любые патроны 9-мм Luger/Para),
Вес: 2,1 кг без патронов,
Длина (приклад сложен/раскрыт): 405 / 588 мм,
Длина ствола: 250 мм,
Темп стрельбы: 800 выстрелов в минуту,
Емкость магазина: 50 патронов,
Эффективная дальность: 100-150 метров.



https://vk.com/ognestrelny_mir?w=wall-144875262_99270


anderman

Модератор
Команда форума
Сообщения
60.723
Адрес
г. Пермь
Просто забавный девайс: ещё в довоенные годы подобная схема была разработана для ППД, а в последствии перекочевала на ППШ. насадка для перебивания колючей проволоки. На мой взгляд функционал этой штуковины достаточно сомнителен, но в качестве эксперимента -почему бы и нет...
Приспособление из планки, хомута и болта было предложено гвардии инженер-капитаном 2-й гвардейской инженерной бригады особого назначения Фроловым С.М. в августе-сентябре 1943 г.
Металлическая планка в передней части загнута, в центре загнутой части просверлено отверстие для прохода пули. Загиб служит для захвата проволоки и направления её против дульного среза. прямая часть планки слегка вогнута для лучшего прилегания к кожуху оружия и оканчивается двумя лапками. Приспособление крепится к кожуху ствола пистолета-пулемета - хомутом непосредственно позади стойки мушки и упомянутыми лапками, входящими в вырезы кожуха.
Перебивание проволоки производится одиночными выстрелами.
Испытания приспособления проведены на полигоне Инженерного Комитета Красной Армии, приспособление проверено и действует безотказно независимо от натяжения проволоки. Рекомендовано к применению.
Благодаря простоте приспособление Фролова может быть изготовлено в войсковых мастерских.
Для пистолета-пулемета ППШ приспособление остается, в принципе, таким же, за исключением небольших изменений, вызванных отличиями в кожухе ствола оружия (диаметр, расположение вырезов). Также в сети есть фото упрощенных несъемных приспособлений, попросту приклепанных к кожуху ППШ.
В целом-приспособление действительно производилось и применялось по назначению, ввиду чего известно узкому кругу заинтересованных лиц. Неоднократно поднималось поисковиками разной степени белизны.



https://vk.com/ognestrelny_mir?w=wall-144875262_99347


anderman

Модератор
Команда форума
Сообщения
60.723
Адрес
г. Пермь

Автоматический карабин Soley Model 2

Автоматический карабин Soley Model 2.jpg

Это необычное оружие было разработано в 1933 году компанией Soley Armament Company, фирмой, основанной после Первой мировой войны капитаном Джоном Боллом, бывшим офицером Королевского летного корпуса. Целью компании, которая была дочерней компанией более крупной Бирмингемской компании по производству стрелкового оружия, была распродажа излишков вооружения, оставшихся со времен Первой мировой войны. В то время в Британии не было других компаний, экспортирующих стрелковое оружие, и имя Soley было игрой на том факте, что оно было "единственным" экспортером оружия в стране.

В начале 1930-х годов компания Soley заключила соглашение с бельгийским оружейником Эдгардом Гримаром, в соответствии с которым Гримар разрабатывал модификации для существующего оружия, имеющегося на складе Soley (в основном из излишков, оставшихся после войны, произведенных BSA), чтобы их можно было перепродавать как "новые" продукты. Некоторые из них были сделаны по иностранным контрактам, например, переделка винтовок образца 14 в 7.92x57mm Mauser для китайского правительства, но другие были изготовлены по заказу Отдела разработки вооружений на Королевском заводе стрелкового оружия в Энфилде для экспериментов и оценки. Они включали гибридную винтовку, изготовленную из деталей образца 14 и SMLE № 1 Mk. III, серия пистолетов Льюиса, переоборудованных для питания из магазинов марки Bren, и этот автоматический карабин.

Soley Model 2 изготовлен из самозарядного карабина 9x19 мм* Beretta Mod. 1918-1930 годов производства Италии, хотя он был настолько сильно модифицирован, что его с трудом можно распознать как таковой. Спусковая группа была перемещена вперед от магазина, который теперь действует как элементарная пистолетная рукоятка. Он выдвигается назад к курку через удлиненную спусковую планку, которая проходит поперек подачи магазина. Вместо обычного деревянного приклада Beretta Mod. 1918-1930, который был отпилен, сзади установлен металлический каркасный приклад с двумя необычными шарнирными выступами сзади, которые, по-видимому, предназначены для смягчения отдачи оружия от плеча стрелка. Был установлен новый ствол, а также удлиненный штык с шипом кавалерийского образца, который складывается в длинное углубление, вырезанное на нижней стороне цевья. Верхнее цевье, обычно деревянное, было заменено металлическим кожухом ствола с длинным рядом отверстий для воздушного охлаждения; это напоминало тип, который можно увидеть на другом итальянском пистолете-пулемете, Armaguerra Mod. 1935. Ствольная коробка ничем не отличается от стандартного образца образца 1918-1930 годов, за исключением замены стандартной маркировки компании Beretta на "SOLEY ARMAMENT Co., ЛОНДОН, ЭКСПЕРИМЕНТАЛЬНЫЙ № 2, ДЛЯ C.I.S.A. ЭНФИЛД" ("C.I.S.A." относится к главному инспектору стрелкового оружия).

Стандартный принцип действия Beretta Mod. 1918-1930 - это прямой обратный выстрел с закрытым затвором, который производит только одиночные выстрелы за одно нажатие на спусковой крючок, без функции скорострельности. В нем используется плавающий ударник, который приводится в действие молотком. Курок, в свою очередь, взводится назад с помощью кольцеобразного выдвижного курка, расположенного на конце ствольной коробки, который перемещается независимо от затвора и не совершает возвратно-поступательного движения во время стрельбы. Необычная форма рукоятки взведения принесла Beretta Mod. 1918-1930 общее прозвище "Il Siringone" ("Шприц"). В стандартной комплектации магазины были изготовлены на 12 и 25 патронов.

Новая конфигурация, примененная компанией Soley к Beretta Mod. 1918-1930, которая была весьма необычной для своего времени, превращает оружие в рукоятку типа булл-пап. Однако, в отличие от типичных конструкций булл-пап, не было предпринято особых усилий для значительного уменьшения общей длины пистолета, которая составляет 33 дюйма (840 мм) - всего на 2,3 дюйма (60 мм) меньше, чем карабин Beretta в стандартной конфигурации, который составляет около 35 дюймов (900 мм) в длину. Поэтому вполне вероятно, что причиной перемещения спускового крючка вперед магазина на самом деле было не создание более компактного оружия, каким обычно является буллпап, а скорее эксперимент в обращении и эргономике.

Никаких серьезных испытаний автоматического карабина Soley Model 2 никогда не проводилось. Комитет по стрелковому оружию действительно наблюдал за испытанием этого оружия в 1933 году, описав его как "оружие Beretta, предоставленное взаймы компанией Soley Armament Company", которое дало "довольно многообещающие результаты". Однако они отметили, что "это оружие не продавалось"; вероятной причиной этого было то, что оно не было изготовлено по лицензии Beretta. Если бы был проявлен больший интерес к принятию на вооружение подобного оружия, то, возможно, компания Soley заключила бы сделку с Beretta, но это никогда не было вероятным курсом действий, и казалось бы, что оружие было сделано исключительно в демонстрационных целях.

*В частности, патрон 9x19 мм Glisenti, который по размерам идентичен более популярному патрону 9x19 мм Parabellum, но был изготовлен с несколько менее мощным зарядом. Важно подчеркнуть, что оружие, предназначенное для 9x19 мм Glisenti, такое как Beretta Mod. 1918-1930, не должно заряжаться или стрелять патронами 9x19 мм Parabellum.

Использованные ресурсы:​

  • Ф.В.А. Хобарт, Иллюстрированная история пистолета-пулемета (Нью-Йорк: Сыновья Чарльза Скрибнера, 1973).
  • C.I.S.A., 9.1.33, директору по вооружениям (M.I. 3/882).
  • Также благодарю Королевскую оружейную палату и Национальный центр огнестрельного оружия за разрешение сфотографировать это оружие.
http://firearms.96.lt/pages/Soley.html




https://nikolaj-s.livejournal.com/2305405.html


anderman

Модератор
Команда форума
Сообщения
60.723
Адрес
г. Пермь

Пистолет-пулемет из Люксембурга: SOLA Super / Leger​

После окончания Второй мировой войны в мире появилась масса пистолетов -пулеметов различных конструкций. Их создатели и производители пытались убедить армии разных государств заменить оружие, выпущенное во времена войны, которое было в основном невысокого качества, что было обусловлено выпуском военной поры.

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №1


В начале 1952 года частная фирма Societe Luxembourgeoise SA со штаб-квартирой в Люксембурге анонсировала выпуск своего нового пистолета-пулемета SOLA Super. Оружие имело вполне характерную и традиционную для своего времени концепцию и ввиду жесткой конкуренции на мировой арене, не обрело широкой популярности. Серийный выпуск SOLA Super продолжался с 1954 до 1957 год. Пистолет-пулемет экспортировался в страны "Черного Континента", а также Латинской Америки и был принят на вооружение армий нескольких государств, среди которых, правда, не было ни одной ведущей державы.

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №2


Автоматика пистолета-пулемета SOLA Super функционирует на основе схемы со свободным затвором. Стрельба возможна как одиночными выстрелами, так и в автоматическом режиме, с открытого затвора. Переключение режима огня осуществляется по средствам специального переводчика, который также играет роль ручного предохранителя и располагается на левой поверхности оружия, прямо над пистолетной рукояткой.

Руководство по пистолету-пулемету SOLA

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №4

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №5

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №6

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №7

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №8

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №9

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №10

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №11

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №12

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №14


Корпус SOLA Super производился из листовой стали методом штамповки. Боепитание осуществлялось из отъемных двухрядных коробчатых магазинов ёмкостью 32 патрона . Пистолет -пулемет имел выдвижной телескопическим приклад из стальной проволоки и простые прицельные приспособления открытого типа, предназначенные для ведения эффективного огня на дистанции до 150 метров. В дульной части ствола находился дульный тормоз-компенсатор.

Пистолет-пулемет из Люксембурга: SOLA Super / Leger, изображение №16


В 1957 году конструкцию было решено удешевить. В ходе доработок, направленных на понижение массы и упрощения пистолет-пулемета в целом, появляется модификация названная SOLA Leger.

Эта версия выпускалась в небольшом количестве, и исчезла с рынка спустя несколько лет после первой презентации, не оставив какого-либо значимого следа в истории оружия.

Что касается модели SOLA Leger, то она имела несколько иной, не такой громоздкий, как у SOLA Super спускового механизм, более короткий ствол без ДТК, а также фиксированный целик прицела, с пристрелкой на 100 метров.

ТТХ пистолета-пулемета SOLA Super и SOLA Leger


ТТХ пистолета-пулемета SOLA Super и SOLA Leger
И да, SOLA Super/ Leger -единственная система стрелкового оружия, когда-либо созданная в Люксембурге. Для своего класса пистолет-пулемет SOLA получился чересчур длинным и неуклюжим, хотя удлиненный ствол с встроенным компенсатором обеспечивал приличную точность стрельбы и придавал пуле начальную скорость выше средней. Но в его конструкции не было ничего выдающегося или оригинального, и, вероятно, именно поэтому компании «SOLA» не удалось получить широкого признания и её руководство решило прекратить заниматься производством оружия.
https://vk.com/@ognestrelny_mir-pistolet-pulemet-sola


anderman

Модератор
Команда форума
Сообщения
60.723
Адрес
г. Пермь

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем.​

Меня всегда удивляла «богатейшая» китайская фантазия в наименовании образцов оружия. Куда не посмотришь -ТИП и цифры… Про одну стрелялду под обозначением Type 64 у нас статья уже была. Но это был по сути клон немецкого Вальтер ППК. На днях попалась мне в сети статья про очередное подобное поделие, на этот раз пистолет -пулемёт с интегрированным глушителем.

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №1


Хотя китайские разработки оружия и опирались неизбежно на щедрые подарки "большого советского брата" до некоторых времен. да и затем чаще всего их копировали, в некоторых областях китайцам приходилось по необходимости идти своим путем, поскольку разработки оружия специального (читай - в первую очередь малошумного) раздавать направо и налево все-таки было не принято. Попытки китайцев создания своего комплекса малошумного оружия в 1960-е поэтому достаточно интересны - ибо за отсутствием опыта конструирования (да и металлургия с машиностроением тогда в Китае были... ну вы поняли) идти пришлось по принципу "я его слепила из того, что было".

Основа любого комплекса "патрон-оружие" - это патрон. Из имеющихся подходящих возможностей у китайцев на тот момент было только производство патрона 7,62х25 советского образца, в который как раз и уместилась пуля автоматного типа со стальным сердечником и полым носиком, оставив места в гильзе как раз под "урезанную" навеску пороха. Для патрона заявлялась способность пробития 2,5-миллиметрового листа стали на дистанции в 200 метров.

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №2


Под него и начали разработку пистолета-пулемета, принятого на вооружение в 1964 году и получившего ожидаемое название "Тип 64". Собственно, в комплексе китайского малошумного оружия тогда же появился и пистолет с интегрированным глушителем под той же маркировкой (вскоре смененный на модернизированный "Тип 67"), однако использовавший другой патрон, основанный на "браунинговском" .32 ACP.

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №3


А вот дальше началась та самая мешанина. Под патрон, недолго думая, китайцы скопировали двухрядный магазин советского ППС, используя его как в оригинальном варианте на 30 патронов, так и в укороченном до 20.

Ствольную коробку уже сварганили по раннему "калашниковскому" канону, фрезеруя ее из цельной заготовки. Цилиндрический свободный затвор опять-таки отсылает снова к ППС, хотя и имеет от него отличие - наличие сверху сквозного отверстия под направляющую возвратной пружины (она же в силу стрельбы с открытого затвора - боевая), которую "по-калашниковски" (и в данном случае совершенно бессмысленно) разместили выше оси ствола.

УСМ, ствольняа коробка

УСМ, ствольняа коробка.

Затвор со стороны зеркала

Затвор со стороны зеркала.

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №6


Органы управления пистолета-пулемета - визуально двусторонние, но на самом деле нет - если присмотреться к взаимному расположению осей. Установленный с правой стороны ствольной коробки "калашниковоподобный" флажок только закрывает прорезь под рукоять затвора, не давая грязи попасть внутрь, и не работает как предохранитель (поскольку повернуть его вверх после постановки затвора на боевой взвод нельзя - помешает рукоять затвора). Функцию переводчика огня выполняет флажок слева, сам же предохранитель - это флажок рядом со спусковым крючком а-ля СКС. Перед постановкой затвора на боевой взвод было необходимо "открыть" правый флажок, отвести затвор назад, ставя его на шептало, а затем для безопасности блокировать именно нажатие на спусковой крючок отдельным флажком.

Переднее положение - автоматический огонь, заднее - одиночные выстрелы. Ось правого флажка видна с этой стороны коробки правее переводчика.

Переднее положение - автоматический огонь, заднее - одиночные выстрелы. Ось правого флажка видна с этой стороны коробки правее переводчика.

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №8


Сам УСМ в силу стрельбы с открытого затвора - пулеметного типа, скопированный со старого чешского ZB-26.

Взрыв-схема УСМ Тип 64

Взрыв-схема УСМ "Тип 64"

Поскольку глушитель создавал при стрельбе ощутимый "подпор" пороховых газов, что для систем со свободным затвором особенно чувствительно, в патроннике пришлось нарезать канавки Ревелли. Темп огня чаще всего цитируется по американским источникам, по отчету испытаний SASL (Small Arms Systems Lab) трофейного "типа 64" в октябре 1971 года, но на стандартных, а не дозвуковых патронах 7,62х25: 1200-1300 выстрелов в минуту. Для "родных" дозвуковых патронов по китайским источникам нормальным был несколько меньший темп стрельбы - 1000 выстрелов в минуту.

Наружный кожух глушителя, на котором были установлены прицельные приспособления, выполнили быстросъемным, на частично срезанной резьбе квадратного профиля - для снятия он проворачивался на четверть оборота. выводя нитки резьбы из ответной муфты, также выполненной с частично срезанной в ответ резьбой.

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №10


В стволе со стороны дульного среза было выполнено 36 трехмиллиметровых газосбросных отверстий, набор втулок простейшей формы разделял внутренний объем глушителя перед стволом на отдельные камеры.

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №11


Втулки собирались на двух направляющих стержнях и вставлялись в кожух глушителя спереди при вывинченной передней крышке. Для удобства извлечения направляющие соединяла откидная петля, которую после отвинчивания крышки можно было отаести к центру и вытянуть за нее набор втулок. Последняя втулка из набора имела профрезерованные по секторам дуги отверстия с переходом ширины, запираясь на проточках направляющих поворотом и позволяя тем самым вынимать и устанавливать весь набор разом.

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №12


"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №13


"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №14


Запирающая втулка

Запирающая втулка.

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №16


Возможность использования стандартных патронов 7,62х25 у пистолета-пулемета сохранялась, но, как уже сказано выше, это приводило к увеличению темпа стрельбы, повышенному разгару стального глушителя и ускорению износа механизма самого пистолета-пулемета. Именно поэтому (что утверждают сами китайцы) распространенной в НОАК практикой было использование пистолета-пулемета со снятым глушителем, хотя в этом случае для прицельной стрельбы он не годился в принципе: целик-то с мушкой оставались как раз на глушителе.

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №17


Нетрудно понять, что пистолет-пулемет вышел, мягко говоря, дороговатым в изготовлении, к тому же из-за использования стрельбы с открытого затвора неудовлетворительным по кучности. Поэтому начинаются работы по его замене, и как результат новые "глушеные" пистолеты-пулеметы делаются уже на основе стандартного "тип 85", куда более примитивного по конструкции и технологии изготовления.

"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №18


"Китайская тишина": пистолет-пулемет "Тип 64" с интегрированным глушителем., изображение №19

https://vk.com/@ognestrelny_mir-kitaiskaya-tishina-pistolet-pulemet-tip-64-s-integrirovannym



anderman

Модератор
Команда форума
Сообщения
60.723
Адрес
г. Пермь

Опытный пистолет -пулемёт Христо Спасова (Болгария)​

На звание «сумрачного гения» помимо всяких французов и британцев, , претендуют, кто бы мог подумать – болгарские конструкторы. Так, в 40 -е годы XX века, ими были создан очень экзотический пистолет -пулемёт.

Опытный пистолет -пулемёт Христо Спасова (Болгария), изображение №1


Собственно, на фото из софийского военного музея наш сегодняшний герой. В сети авторство этой стрелялды обычно приписывается капитану болгарской армии Христо Спасову, о пулемёте которого я писал здесь.

Опытный пистолет -пулемёт Христо Спасова (Болгария), изображение №2


Вроде бы Христо Спасов создал эту конструкцию в 1940-м году. Есть мнение, что конструкция по сути является переделкой в ПП пистолета "Парабеллум".

Ствол длинный как у артиллерийской модели "люгера". Приклад очень похожий на пулемётный от от швейцарского MG 30. Передняя рукоятка и главное - оребрение ствола. Подвижная часть пистолета прикрыта с боков, чтобы защитить стрелка. И стрельба с закрытого затвора. Питание из барабанного магазина ёмкостью 32 патрона.

Но есть и другая версия, которая утверждает, что автор конструкции Цветан Божинов. Да и с переделкой «Парабеллума» не совсем согласен, т.к. нарыл в сети фото очень уж похожего пистолета, но инфы по нему увы, не нашёл.

Опытный пистолет -пулемёт Христо Спасова (Болгария), изображение №3


Короче, загадка на загадке. Если у кого есть более подробная инфа -делитесь. Я в свою очередь тоже поищу и в случае удачи статью допилю.
https://vk.com/@ognestrelny_mir-opytnyi-pistolet-pulemet-hristo-spasova-bolgariya


anderman

Модератор
Команда форума
Сообщения
60.723
Адрес
г. Пермь
Бросить крокодилам: пистолет-пулемет Райзинга
Канал "Историческое оружиеведение" продолжает рассказывать о малоизвестных русскоязычным любителям огнестрельного оружия системах. И сегодня поговорим о пистолете-пулемете, разработанном Юджином Райзингом в 1940 году и принятом для вооружения Корпуса морской пехоты США в 1942 году под обозначением М50.
Ну а заодно продолжу цикл статей о попытках иностранных конструкторов создать в преддверии Второй Мировой войны пистолет-пулемет, пригодный для использования в бою (ссылка на другие статьи цикла будут в конце).

Пистолет-пулемет Райзинга М50.

Пистолет-пулемет Райзинга М50.

Небольшое введение​

Работу над этим оружием Юджин Райзинг начал в 1938 году. К этому времени он уже был опытным конструктором: отметившись в конструкторских бюро Саваж, Моссберг, Стивенс и приняв деятелньое участие под руководством Джона Мозеса Браунинга в доработке пистолета Кольт обр. 1911 года, после Первой Мировой войны Юджин Райзинг успел создать несколько образцов винтовок и пистолетов для коммерческого рынка.
Пистолетом-пулеметом Юджин Райзинг заинтересовался не просто так: грядущая Мировая война уже воспринималась, как неизбежная, и расчет был прост: пистолет-пулемет мог очень удачно попасть на рынок уже армейского оружия, со всеми вытекающими из этого прибылями.
Откладывать дело в долгий ящик он не стал и уже в 1940 году представил готовый образец компании Харрингтон и Ричардсон, давно (но безуспешно) пробивавшейся к военному бюджету. Компания тоже тянуть не стала и уже в марте 1941 года запустила в производство М50, а немного времени спустя расширила модельный ряд, добавив М55 (укороченный вариант со складывающимся прикладом и укороченным стволом) и М60 (самозарядный карабин с удлиненым стволом).
Пистолет-пулемет, использовавший патрон .45 АСР (11,43х23 мм Кольт), предлагался в первую очередь полиции и охранным структурам, а во вторую - военным.

Пистолет-пулемет Райзинга М55.

Пистолет-пулемет Райзинга М55.

Особенности конструкции​

Автоматика пистолета-пулемета Юджина Райзинга использовала энергию отдачи полусвободного затвора: когда патрон находился в патроннике, задняя часть затвора немного приподнималась и заходила специальным болтом в полукруглый вырез отверстия для экстракции гильз. После выстрела часть энергии пороховых газов (и, соответственно, часть времени) тратилась на вывод этой части затвора из углубления и приведения его в горизонтальное положение.

Болт, замедляющий затвор.

Болт, замедляющий затвор.

Стрельба велась с закрытого затвора.
Часть изготавливаемых образцов имела два режима огня: автоматический и полуавтоматический, часть - только автоматический.
Интересным нюансом было размещение рукояти взведения орудия - она была полностью утоплена в специальном отверстии в нижней части ложи перед магазином.

Технические характеристики М50
Длина общая 895 мм
Длина ствола 279 мм
Скорострельность 550 в/м
Эффективная дальность 274 м
Емкость магазина 20 патронов

Рукоять взведения оружия.

Рукоять взведения оружия.

Судьба оружия​

Пистолет-пулемет Юджина Райзинга должен был конкурировать с пистолетом-пулеметом Томпсона, и при первом приближении все выглядело неплохо: оружие было точнее (стрельба с закрытого затвора и более удачная компоновка), легче (применение штампованных деталей и листового металла) и гораздо дешевле Томми-гана (всего $50 против $225).
Увы, армейская карьера пистолета-пулемета Юджина Райзинга не задалась: испытания в 1941 и 1942 годах оружие провалило из-за ненадежности конструкции, и армейцы отказались от него.
Однако флот и морская пехота, испытывавшие огромный дефицит автоматического оружия (с началом войны все самое лучшее шло армии), ухватились за систему и начали вооружать ею своих военнослужащих: на дивизию морской пехоты выдавалось 4.500 пистолетов-пулеметом - в основном офицерам и унтер-офицерам.
Боевое крещение оружие приняло в августе 1942 года, при штурме пляжей Гуадалканала и... полностью подтвердило все те недостатки, на которые указывали привередливые армейцы: оружие быстро и часто выходило из строя (из-за загрязнения), чистка и ремонт были затруднены (большое количество деталей, не все из которых, к тому же, были взаимозаменяемыми, и штифтов, которые могли быть потеряны при разборке), магазин и проволочный приклад оказались слишком тонкими (первый часто ломался, а второй мог сам по себе сложиться при стрельбе), даже мушка могла отвалиться, если стопорный винт не был плотно закручен.
В результате пистолет-пулемет приобрел такую скверную репутацию, что подполковник Меррит А. Эдсон, командир одного из батальонов, штурмовавших Гуадалканал, приказал выбросить "райзинги" в кишащую крокодилами реку Лунга и заменить их винтовками Спрингфилд.
В 1943 году морская пехота полностью отказалась от этих пистолетов-пулеметов - они были переданы морякам и подразделениям охраны кораблей и баз.
https://dzen.ru/a/ZD0IsLn_KwCfdCTf


anderman

Модератор
Команда форума
Сообщения
60.723
Адрес
г. Пермь
Наткнулся на один довольно интересный образец. Подробная информация о нем отсутствует, известно лишь, что это китайский Томпсон, использующий магазин от советского ППС-43 и соответственно под патроны 7,62х25 мм.
Вопром в том, переделан ли он из оригинального Томмигана или же это собственная китайская разработка. Вообще, оригинальные ПП Томпсона в Китай поставлялись в годы Второй мировой, так еще и собственное производство было организовано до ее начала (например, в городе Тайюань). Ну и, разумеется, нелицензионный выпуск также был налажен, только уже после Второй мировой.Но и и советский ППС также выпускался в Китае. Забавный гибрид, правда? Да. если обратите внимание, на фото два разных ПП, т.е. случай не единичный.






https://vk.com/ognestrelny_mir?w=wall-144875262_99870

Сверху
