Хорошо забытое старое: многопульные патроны 19 века
Считается, что многопульные (не картечные и не шрапнельные) патроны начали разрабатываться после Второй Мировой войны. Появился даже специальный термин - "мультиплексные боеприпасы", т.е. патроны, позволяющие выстрелить более чем одну пулю за выстрел (соответственно, "дуплекс", "триплекс", "квадроплекс" и т.д.).Однако, изучение старой оружиеведческой литературы позволило выяснить, что многопульные патроны активно предлагались для вооружения армии и полиции уже во второй половине 19 века. Причем, подчеркну, именно многопульные, т.е., по современной терминологии, "мультиплексные".
Ну а заодно, продолжу цикл рассказов о конструкциях пуль и патронов 19 века.
Но, обо всем по порядку.
Многопульные патроны на базе гильз .30-06 и 7,62×51 НАТО.
Немного о картечи и дроби
Картечные патроны были известны с давних времен. Причем настолько, что уже в 1644 году в "Военной книжечке" цюрихского капитана Лафатера было отмечено, чтоТем не менее, в 1757 году русские солдаты генерал-фельдмаршала Апраксина носили с собой по 20 картечных патронов,
В 1848 - 1849 годах датские пехотинцы также располагали картечными патронами, состоявшими из двух или трех пуль разного калибра и свинцового поддона. Несколько позже подобными патронами пользовались и шведские кавалеристы.
А в 1861 году в Германии граф Вильгельм фон Вюртемберг попробовал "пробить" идею по вооружению дробовыми патронами всей армии. Граф исходил из того факта, что по мере сближения противников, их огонь становится все менее и менее эффективным (из-за естественного волнения), а потому дробь позволит компенсировать неточную стрельбу. Предлагалось выдать каждому стрелку 15 патронов, содержащих 20-25 дробинок.
Однако идея графа натолкнулась на нарезы в стволе ружья: оказалось, что дробь, проходя по ним
Тем не менее, один дробовой патрон все-таки был принят на вооружение - в Италии в 1875 году для карабина жандармерии, переделанного по системе Каркано:
Жандармы получали 8 таких патронов и предписание использовать их только на дистанциях менее 100 м, целясь в середину мишени.
Патроны к карабину Каркано.
Первые мультиплексные
Вероятно, первый патрон такого типа предложил подполковник фон Пленнис в 1859 году.Патрон состоял из четырех одинаковых пуль весом 11,5 г, соединенных между собой.
Заряд пороха весил 4,5 г, патрон обертывался бумагой и весил 51 г. При стрельбе на дистанции 100 м 100 выстрелов дали 370 поражений, причем одна пуля пробивала еловую доску толщиной 4 см.
Патрон Пленниса.
Первые унитарные
И здесь первыми были швейцарцы: полковник Шмидт поместил "пули Пленниса" в металлическую гильзу:
Патрон Шмидта.
Более простую конструкцию приняли в 1870 году итальянцы - для все тех же винтовок Каркано:
Патроном этим предполагалось снабжать часовых, а потому о дальности стрельбы никто не думал.
Многопульные патроны к винтовке Каркано.
Впрочем, только итальянцами и швейцарцами процесс изучения возможностей многопульных патронов не ограничился.
В 1882 году немцы заговорили о том, что
А в 1884 году об этом заговорили французы, предложившие
Даже рассеивание было вполне приемлемым:
Впрочем, многопульные патроны так и не были приняты на вооружение - появились пулеметы и прочие весьма скорострельные системы.
Небольшой комментарий от "Исторического оружиеведения"
Лично у меня сложилось впечатление, что вопрос "многопульности" возбуждается всегда, когда развитие огнестрельного оружия утыкается в очередной тупик: так было в конце 19 века (до появления автоматических систем), так было и после Второй Мировой войны.https://dzen.ru/a/Y608hYm1d2I-9B4c
Патроны для крыльевых перерезателей тросов, устанавливавшиеся на британских бомбардировщиках во Вторую мировую войну. Применялись для защиты от привязных аэростатов заграждения.
Когда самолет цеплял крылом трос аэростата, трос начинал скользить вдоль передней кромки крыла, пока не попадал в выступающий из него перерезатель, вызывая срабатывание стреляющего устройства. Зубилообразная пуля, соответственно, перерубала кабель и самолет летел дальше.
https://vk.com/modernfirearms?w=wall-198690401_26765
https://vk.com/modernfirearms?w=wall-198690401_26829
Antropolog
Активный участник
- Сообщения
- 3.886
- Адрес
- СССР-Украина-Россия
Интересно а есть где-нибудь статьи об эффективности этой системы или хотя бы описания случаев целевого срабатывания в боевой обстановке?
Патроны для крыльевых перерезателей тросов, устанавливавшиеся на британских бомбардировщиках во Вторую мировую войну. Применялись для защиты от привязных аэростатов заграждения.
Когда самолет цеплял крылом трос аэростата, трос начинал скользить вдоль передней кромки крыла, пока не попадал в выступающий из него перерезатель, вызывая срабатывание стреляющего устройства. Зубилообразная пуля, соответственно, перерубала кабель и самолет летел дальше.
https://vk.com/modernfirearms?w=wall-198690401_26765
https://vk.com/modernfirearms?w=wall-198690401_26829
Antropolog
Активный участник
- Сообщения
- 3.886
- Адрес
- СССР-Украина-Россия
Немного коряво написано, но математикам можно.
dzen.ru
7,9K прочитали
Приветствую Вас, уважаемые Читатели! Догадывались ли Вы, исходя из какого принципа выбирается форма пули? Одно из направлений - это минимизация сопротивления воздуха, что положительно отражается на дальности огня и поражающей способности.

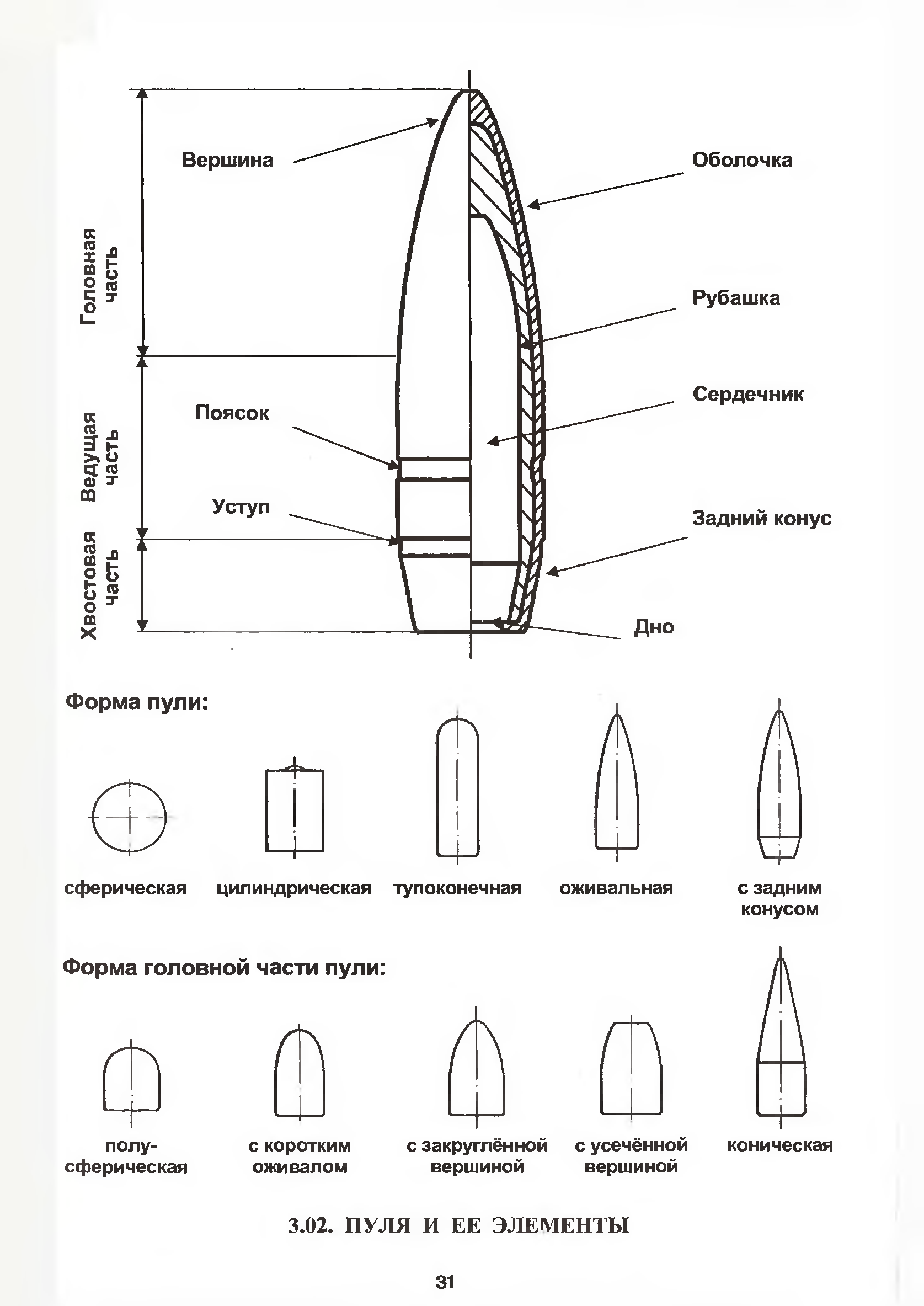

Источник: https://bookree.org/loader/img.php?dir=01eaa98c074a5b0d1e40f17416ebe24c&file=33.png

Оказывается, что такая форма пули - это специальная геометрическая конструкция, которая называется оживальной формой или оживалом Кармана.
Источник: https://upload.wikimedia.org/wikipe.../Secant_ogive.svg/2880px-Secant_ogive.svg.png
Оживальная форма (также «оживало», от фр. ogive/augive) — обтекаемая двух- или трёхмерная форма, промежуточная между конусом и эллипсоидом. В координатном виде она имеет уравнение:
Параметр λ характеризует остроту "наконечника" пули:
«Остроту» формы при этом можно охарактеризовать отношением радиуса окружностей к максимальному диаметру (калибру в случае снаряда/пули).
Применение оживальной формы для тел, движущихся в воздушной среде, началось в XIX веке; до этого артиллерийские снаряды и пули обычно имели сферическую форму. Внедрение этой формы совершило небольшую тактическую революцию уже в начале ХХ века.
Пули оживальной формы имеют наименьшее сопротивление воздуху в сверхзвуковом потоке газа с числом Маха до 2. (Статья - https://cyberleninka.ru/article/n/t...otivleniem-v-transzvukovom-potoke-gaza/viewer) Источник: https://upload.wikimedia.org/wikipedia/commons/thumb/8/8f/7.62.jpg/506px-7.62.jpg?20121212131048
Разработка пуль "Спитцер" сделала возможными военные доктрины, которые предполагали (не очень точные) ружейные залпы по площадным целям на дальностях до 1420-2380 м . В сочетании с пулеметами, которые могли вести огонь на расстоянии более 3000 м, пули оживальной формы значительно увеличили летальность на поле боя во время Первой мировой войны.
Какую форму имеет пуля с наименьшим сопротивлением воздуху? Её создание изменило Первую мировую
Приветствую Вас, уважаемые Читатели! Догадывались ли Вы, исходя из какого принципа выбирается форма пули?
dzen.ru
Какую форму имеет пуля с наименьшим сопротивлением воздуху? Её создание изменило Первую мировую
26 июня 20227,9K прочитали
Приветствую Вас, уважаемые Читатели! Догадывались ли Вы, исходя из какого принципа выбирается форма пули? Одно из направлений - это минимизация сопротивления воздуха, что положительно отражается на дальности огня и поражающей способности.
Источник: https://bookree.org/loader/img.php?dir=01eaa98c074a5b0d1e40f17416ebe24c&file=33.png
Оказывается, что такая форма пули - это специальная геометрическая конструкция, которая называется оживальной формой или оживалом Кармана.
Источник: https://upload.wikimedia.org/wikipe.../Secant_ogive.svg/2880px-Secant_ogive.svg.png
Оживальная форма (также «оживало», от фр. ogive/augive) — обтекаемая двух- или трёхмерная форма, промежуточная между конусом и эллипсоидом. В координатном виде она имеет уравнение:
Параметр λ характеризует остроту "наконечника" пули:
«Остроту» формы при этом можно охарактеризовать отношением радиуса окружностей к максимальному диаметру (калибру в случае снаряда/пули).
Применение оживальной формы для тел, движущихся в воздушной среде, началось в XIX веке; до этого артиллерийские снаряды и пули обычно имели сферическую форму. Внедрение этой формы совершило небольшую тактическую революцию уже в начале ХХ века.
Пули оживальной формы имеют наименьшее сопротивление воздуху в сверхзвуковом потоке газа с числом Маха до 2. (Статья - https://cyberleninka.ru/article/n/t...otivleniem-v-transzvukovom-potoke-gaza/viewer) Источник: https://upload.wikimedia.org/wikipedia/commons/thumb/8/8f/7.62.jpg/506px-7.62.jpg?20121212131048
Разработка пуль "Спитцер" сделала возможными военные доктрины, которые предполагали (не очень точные) ружейные залпы по площадным целям на дальностях до 1420-2380 м . В сочетании с пулеметами, которые могли вести огонь на расстоянии более 3000 м, пули оживальной формы значительно увеличили летальность на поле боя во время Первой мировой войны.
Последнее редактирование модератором:
Antropolog
Активный участник
- Сообщения
- 3.886
- Адрес
- СССР-Украина-Россия
И еще, почти о том же...
dzen.ru
ТЕЛО СИРСА - ХААКА
В последние годы всё чаще и чаще идут разговоры о гиперзвуковых летательных аппаратах, способных двигаться со скоростью более 5М (помните статью про ЧИСЛО МАХА?). Мол, как это круто, ведь если у тебя есть такая штуковина, вы можете безнаказанно раздолбить всё, что угодно, и ни одна система ПВО...
dzen.ru
7Н21 дома
какой-то американский кустарь-одиночка развлекался.
https://vk.com/modernfirearms?w=wall-198690401_27179
какой-то американский кустарь-одиночка развлекался.
https://vk.com/modernfirearms?w=wall-198690401_27179
А вот это жестоко - латунная пуля по типу THV в патроне .50BMG, или 12.7х99 на наши деньги
Конструкция такой пули "1916 Bravo" изобретателем заявляется как оптимальная для самозащиты. Но от кого, в таком варианте?
https://vk.com/modernfirearms?w=wall-198690401_27199
https://vk.com/id131484677
Конструкция такой пули "1916 Bravo" изобретателем заявляется как оптимальная для самозащиты. Но от кого, в таком варианте?
https://vk.com/modernfirearms?w=wall-198690401_27199
https://vk.com/id131484677
Судя по форме - от твари Божьей масштаба носорога или бегемота. Ибо все остальное должна прошивать насквозь без особых повреждений по пути следования.
Тут скорее вопрос к стрелялу, самооборона с полутораметровый дрыном тонкое себе.
А от кого понятно, от легко бронированной техники противника и пехоты в укрытии.
Ну или рапторов, вон далее на коробке нарисован.
Если 1916 - год разработки, то пехота тогда укрывалась исключительно за метрами земли, бетна и брони и выколупывалась оттуда крупнокалиберной артиллерией. Конечно, тамошние танк можно отнести к легко бронированным, но у немцев их можно сказать что и не была. Остаются боевые рапторы.
Я знал, что власти историю скрывают.
Патрон 5,6х29 SCAMP
5,6-мм пистолетный патрон .22 SCAMP
Диаметр пули: 5,67 мм
Длина патрона: 36,9 мм
Диаметр дульца гильзы: 6,15 мм
Длина гильзы: 29,18 мм
Диаметр фланца гильзы: 7,55 мм
Масса пули: 2,71 г
Масса патрона: 6,41 г
Начальная скорость: 640 м/с
В конце 60-х годов прошлого века компания Colt вела разработку автоматического пистолета SCAMP (Small Caliber Machine Pistol – малокалиберный автоматический пистолет) для замены состоящего на вооружении пистолета M1911A1. Прототип пистолета и патрон были изготовлены к 1971 году и представлены на конкурс Personal Defence Weapon Competition, но, несмотря на положительные отзывы, комплекс не привлёк внимания военных.
Для обеспечения высокой кучности автоматического огня потребовалась разработка нового патрона уменьшенного калибра. Стандартный пистолетный патрон 9х19 Люгер обладал высоким импульсом отдачи и малой начальной скоростью пули. В качестве прототипа нового патрона был выбран .221 Remington Fireball, гильза которого была укорочена до 29 мм. Патрон снаряжался короткой пулей калибра 5,6 мм, массой 2,71 грамма со свинцовым сердечником. Пуля имела начальную скорость полёта 640 м/с. Производство гильз для патронов .22 SCAMP было заказано канадской компании Valcartier Industries. Всего было изготовлено и снаряжено 1000 штук патронов.
Клеймо патрона
https://dzen.ru/media/id/5a859c6ea815f13e4b876884/patron-56h29-scamp-5c78e7f31cf2ee00b485cd5d
А оно точно останавливает?Патрон 5,6х29 SCAMP
5,6-мм пистолетный патрон .22 SCAMP
Диаметр пули: 5,67 мм
Длина патрона: 36,9 мм
Диаметр дульца гильзы: 6,15 мм
Длина гильзы: 29,18 мм
Диаметр фланца гильзы: 7,55 мм
Масса пули: 2,71 г
Масса патрона: 6,41 г
Начальная скорость: 640 м/с
В конце 60-х годов прошлого века компания Colt вела разработку автоматического пистолета SCAMP (Small Caliber Machine Pistol – малокалиберный автоматический пистолет) для замены состоящего на вооружении пистолета M1911A1. Прототип пистолета и патрон были изготовлены к 1971 году и представлены на конкурс Personal Defence Weapon Competition, но, несмотря на положительные отзывы, комплекс не привлёк внимания военных.
Для обеспечения высокой кучности автоматического огня потребовалась разработка нового патрона уменьшенного калибра. Стандартный пистолетный патрон 9х19 Люгер обладал высоким импульсом отдачи и малой начальной скоростью пули. В качестве прототипа нового патрона был выбран .221 Remington Fireball, гильза которого была укорочена до 29 мм. Патрон снаряжался короткой пулей калибра 5,6 мм, массой 2,71 грамма со свинцовым сердечником. Пуля имела начальную скорость полёта 640 м/с. Производство гильз для патронов .22 SCAMP было заказано канадской компании Valcartier Industries. Всего было изготовлено и снаряжено 1000 штук патронов.
Клеймо патрона
https://dzen.ru/media/id/5a859c6ea815f13e4b876884/patron-56h29-scamp-5c78e7f31cf2ee00b485cd5d
Патроны для PDW. Часть 2.1 - в диапазоне между 5 и 6 мм (до 1994 года)
Вторая часть материала по патронам для PDW начала выходить очень уж объемной - и поэтому решено было разделить ее на два примерно равных по числу описываемых боеприпасов фрагмента. Первый из них охватит период до 1994 года, второй - после.Фигуранты, так сказать, сегодняшней подборки в едином строю - вот-с.
А предметно о них - в сокрытом.
1. Опытный патрон .22 APG (Aberdeen Proving Ground, 5,56х33 мм) (США, 1956 год). Создан на базе укороченной гильзы патрона .222 Remington. Испытывался в перестволенных под данный патрон карабинах M1 и M2.
Размеры этого боеприпаса по данным сайта municion.org:
диаметр пули – 5,59 мм (очевидно, ошибка, так как другие источники говорят о диаметре пули .224, что соответствует 5,69 мм);
длина патрона – 42,44 мм;
длина гильзы – 33,36 мм;
диаметр дульца гильзы – 6,24 мм;
диаметр гильзы по скату – 9,09 мм;
диаметр основания гильзы – 9,40 мм;
диаметр гильзы по фланцу – 9,47 мм.
Пуля данного патрона (FMJ) массой 2,66 г (41 гран) при выстреле из ствола длиной 457 мм получала начальную скорость 945 м/с.
2. Патрон .22 Carbine (.22 Spitfire, 5,7х33 мм, 5,7 mm Johnson, 5,7 MMJ) (США, 1963 год). Создан на базе укороченной гильзы патрона .30 Carbine. Применялся в перестволенных под данный патрон карабинах M1 и M2.
Размеры этого боеприпаса представлены на картинке.
Пуля данного патрона (JSP) массой 2,59 г (40 гран) при выстреле из ствола длиной 457 мм получала начальную скорость «более 914 м/с», как сказано в известных автору источниках.
3. Патрон .221 IMP (.221 Remington Fireball, 5,56х36 мм) (США, 1968 год). Данный патрон, фактически производящийся с 1963 года, применялся в опытном пистолете-пулемете IMP (Individual Multi-Purpose weapon), созданном в качестве оружия выживания для пилотов ВВС США и испытывавшемся в конце 1960-х – начале 1970-х годов.
Размеры этого боеприпаса представлены на картинке.
Данный патрон обеспечивает пуле (SBT) массой 3,56 г (55 гран) начальную скорость 823 м/с из 356-мм ствола и 899 м/с из 610-мм ствола. Масса его порохового заряда в коммерческих вариантах (порох RL7) может составлять до 17,0-19,0 гран (1,102-1,231 г).
4. Опытный патрон .221/.17 IMP (США, конец 1960-х – начало 1970-х годов). Данный патрон также применялся в опытном пистолете-пулемете IMP (Individual Multi-Purpose weapon).
Гильза этого боеприпаса, по форме повторяющая очертания гильзы патрона .221 IMP, является двухкомпонентной – со стальным основанием и корпусом из нейлона. Пуля калибра .17 (вероятно, с фактическим диаметром .172 – то есть 4,37 мм) помещена в пластиковый поддон, соответствующий калибру ствола (.221). Длина пули 13,42 мм (масса коммерческих пуль в данном калибре может составлять от 1,3 до 1,9 г).
Иных данных об этом патроне в распоряжении автора не имеется.
5. Опытный патрон .22 Colt SCAMP (США, 1969-1974 годы). Предназначался для опытного пистолета-пулемета Colt SCAMP.
Размеры этого боеприпаса представлены на картинке. Пуля, видимо, имела фактический диаметр .223 – или 5,66 мм.
Пуля данного патрона (FMJ) массой 2,59 г (40 гран) при выстреле получала начальную скорость 640 м/с (длина ствола пистолета-пулемета Colt SCAMP в известных автору источниках не приводится, но, судя по чертежам, она составляла около 7,0-7,5 дюйма – 178-190,5 мм).
6. Опытный патрон 5,56х30 мм GIAT (Франция, 1986 год). Один из вариантов опытных патронов, отрабатывавшихся во Франции в период со второй половины 1980-х по начало 1990-х годов и предназначавшихся для оружия, создававшегося по программе ADR (Arme de Défense Rapprochée). Данный конкретный вариант создан на базе гильзы патрона 5,56х45 мм НАТО.
Размеры этого боеприпаса по данным сайта municion.org:
диаметр пули – 5,68 мм;
длина патрона – 41,97 мм;
длина гильзы – 29,98 мм;
диаметр дульца гильзы – 6,25 мм;
диаметр гильзы по скату – 9,15 мм;
диаметр основания гильзы – 9,47 мм;
диаметр гильзы по фланцу – 9,52 мм.
Один вариантов снаряжения патрона, представленных на фотографиях, имел пулю с оголенным в головной части стальным сердечником в рубашке из биметалла.
Иных данных об этом патроне в распоряжении автора не имеется.
7. Опытный патрон 5,7х25 мм GIAT (Франция, 1988 год). Один из вариантов опытных патронов, отрабатывавшихся во Франции в период со второй половины 1980-х по начало 1990-х годов и предназначавшихся для оружия, создававшегося по программе ADR (Arme de Défense Rapprochée).
Размеры этого боеприпаса по данным сайта municion.org:
диаметр пули – вероятно, 5,68 мм;
длина патрона – около 39,0 мм;
длина гильзы – 24,98 мм;
диаметр дульца гильзы – 6,45 мм;
диаметр гильзы по скату – 8,37 мм;
диаметр основания гильзы – 8,56 мм;
диаметр гильзы по фланцу – 8,52 мм.
На сайте municion.org также указывается, что существовала и другая версия рассматриваемого патрона, созданная на базе гильзы патрона 5,56х45 мм НАТО и имевшая диаметр основания гильзы 9,5 мм (возможно, она отрабатывалась несколько ранее гильзы с уменьшенным диаметром, в 1987 году).
При стрельбе из ствола длиной 203 мм, как указывалось в отечественной периодике тех лет, пуля данного патрона на дальности 100 м пробивала 3,5-мм стальной лист.
Иных данных об этом патроне в распоряжении автора не имеется.
8. Опытный патрон 5,56х22 мм GIAT (5,7х22 мм) (Франция, вероятно, разрабатывался в сотрудничестве с фирмой «Хеклер-Кох» (Германия), 1989-1990 годы). Один из вариантов опытных патронов, отрабатывавшихся во Франции в период со второй половины 1980-х по начало 1990-х годов и предназначавшихся для оружия, создававшегося по программе ADR (Arme de Défense Rapprochée).
Размеры этого боеприпаса по данным сайта municion.org:
диаметр пули – 5,63 мм;
длина патрона – 35,57 мм;
длина гильзы – 22,01 мм;
диаметр дульца гильзы – 6,33 мм;
диаметр гильзы по скату – 8,48 мм;
диаметр основания гильзы – 5,57 мм;
диаметр гильзы по фланцу – 8,44 мм.
Иных данных об этом патроне в распоряжении автора не имеется.
На одном из польскоязычных сайтов автору встречалось утверждение, что гильза данного патрона была создана на базе гильзы патрона 7,65 мм Парабеллум (7,65х21 мм). Однако тогда диаметр основания гильзы должен был бы составлять около 9,95 мм. При этом с учетом изображения соответствующего патрона в рекламном проспекте фирмы «Хеклер-Кох», на котором просматривается достаточно выраженная конусность гильзы, не исключено, что на первых порах, как и в случае с другими опытными патронами GIAT, в качестве основы для создания данного боеприпаса действительно могли рассматриваться варианты гильз большего диаметра (в том числе от патрона 7,65х21 мм).
9. Опытный патрон 5,7х24,8 мм (Бельгия, 1990 год). По всей видимости, данный боеприпас использовался на каком-то этапе проработки фирмой FN концепции личного оборонительного оружия и представлял собой укороченную версию патрона 5,7х28 мм для пистолета-пулемета FN P-90 и пистолета «Five-seveN».
Его размеры по данным сайта municion.org:
диаметр пули – 5,65 мм;
длина патрона – 36,45 мм;
длина гильзы – 24,84 мм;
диаметр дульца гильзы – 6,42 мм;
диаметр гильзы по скату – 7,93 мм;
диаметр основания гильзы – 7,91 мм;
диаметр гильзы по фланцу – 7,75 мм.
Иных данных об этом патроне в распоряжении автора не имеется.
10. Патрон 5,7х28 мм (Бельгия, 1990-1993 годы). В рассматриваемой группе калибров, как и патрон 4,6х30 мм в своей категории, это фактически единственный достаточно широко применяемый сегодня боеприпас. И, подобно немецкому патрону, часть заслуги в его мировом признании лежит на созданных специально для него образцах оружия – пистолете-пулемете FN P-90 и пистолете «Five-seveN». Помимо них, а также гражданской версии P-90 – карабина PS90 c удлиненным стволом, определенное распространение, особенно в США, получили различные коммерческие образцы самозарядного оружия под данный патрон, созданные на базе AR-платформы (либо самостоятельной конструкции, как KelTek P50) и использующие магазины от FN P-90 и «Five-seveN». Кроме того, под патрон 5,7х28 мм в последние годы было создано и два пистолета – американский «Ruger-57» и украинский «Форт-28».
Размеры этого патрона приведены на прилагаемых рисунках.
Создававшийся с 1986 года, по завершении его разработки в 1990 году данный боеприпас изначально предлагался под обозначением SS90, имея пулю с пластиковым сердечником массой 1,5 г и общую длину патрона 43,2 мм. Масса патрона составляла 5,5 г, а начальная скорость пули при стрельбе из FN P-90 – 850 м/с.
Вместе с тем, на сайте municion.org приводятся фотографии двух версий пули патрона SS90 длиной 23,26 мм и 24,10 мм, обозначаемых как тип I и тип II соответственно, в отношении первой из которых говорится о наличии у нее стального сердечника. Второй же версии приписывается сердечник из алюминия в задней части, закрытый со стороны дна пули пластиковой фальш-пробкой.
Насколько верно описание с данного сайта – трудно судить, не видя этих пуль в разрезе. Однако впоследствии в данном патроне действительно перешли на использование более короткой и тяжелой пули с двухкомпонентным сердечником (в передней части – стальной, в задней – алюминиевый), получившей обозначение SS190. При этом и сам патрон был укорочен до 40,5 мм с соответствующими изменениями в конструкции использовавшего данный боеприпас оружия.
На сегодняшний день патрон 5,7х28 мм стандартизирован в рамках блока НАТО (STANAG 4509) и выпускается в разных вариантах снаряжения. Для военного использования пригодны как базовый SS190, так и патроны с трассирующей и дозвуковой пулями.
Пуля патрона SS190 массой 2,02 г и длиной 21,6 мм имеет начальную скорость 715-716 м/с при выстреле из 263-мм ствола пистолета-пулемета FN P-90 и 650 м/с (по другим данным 640 м/с) – из 122-мм ствола пистолета «Five-seveN». Аналогичную начальную скорость и такую же массу имеет трассирующая пуля патрона L191. Кроме того, имеются данные по начальной скорости пули патрона SS190 при стрельбе из карабина PS90 с 407-мм стволом – 792 м/с. Патроны с этими пулями весят 6,0 г. Пороховой заряд патрона SS190 (по косвенным данным, исходя из заявленного производителем импульса отдачи 1,95 кгм/с) имеет массу около 0,39 г.
В коммерческих вариантах патрона 5,7х28 мм, а также при его самостоятельном снаряжении масса заряда из порохов разных типов в зависимости от массы и габаритов пули, влияющих на доступный для размещения заряда объем в гильзе, может составлять от 3,5 до 7,5 грана (0,227-0,486 г).
Дозвуковая пуля патрона SB193 массой 3,6 г с сердечником, полностью выполненным из свинца, имеет начальную скорость 320 м/с при выстреле из P-90 и 305 м/с при выстреле из «Five-seveN» (по другим данным 300 м/с при выстреле из P-90). Масса патрона с этой пулей – 7,6 г. Максимальное давление – 345 МПа. Пороховой заряд патрона SB193 (по косвенным данным, исходя из заявленного производителем импульса отдачи 1,3 кгм/с) имеет массу около 0,17 г. На дистанции 50 м пуля данного патрона пробивает 24 слоя кевлара.
Показатели пробивного действия пуля патрона SS190 существенно выше – она пробивает 48 слоев кевлара на дистанции 200 м при выстреле из FN P-90 и на дистанции 50 м при выстреле из пистолета «Five-seveN». Стандартную мишень NATO CRISAT (1,6 мм титана и 20 слоев кевлара) эта пуля способна пробить на дистанции 100 м при выстреле из «Five-seveN» и 150 м при выстреле из Р-90 (по данным отдельных источников для P-90 эта дистанция может доходить до 200 м). Кроме того, согласно утверждениям фирмы FN при выстреле из «Five-seveN» пуля патрона 5,7х28 мм (очевидно, SS190) пробивает старый бронежилет PASGT армии США на дистанции 300 м, а шлем PASGT – на дистанции 240 м.
Также известно, что на испытаниях, проведенных в Украине в сентябре 2006 года, при обстреле мишени, имитирующей бронежилет 2 класса защиты по украинскому стандарту ДСТУ (2-мм сталь и 16 слоев кевлара), пуля патрона SS190, выстреленная из P-90, смогла пробить стальной бронеэлемент, но после его пробития была остановлена кевларовой подложкой. Мягкий бронежилет класса защиты III-A по стандарту США указанная пуля в ходе этих тестов гарантированно пробивала на дистанциях более 100 м.
11. Опытный патрон 5,45х18 мм (Россия, 1991 год). Упоминается в учебном пособии за авторством В.К.Зеленко, А.В.Брызжева, В.В.Злобина и В.М.Королева «Пистолетные и снайперские патроны. Гранатометные выстрелы» (Тула, филиал ФГУП «КПБ» – «ЦКИБ СОО», 2008 год).
Данный патрон был разработан в ЦКИБ СОО на базе гильзы патрона МПЦ к пистолету ПСМ. Его цельнометаллическая пуля с закаленной головной частью обеспечивала надежное пробитие противоосколочного бронежилета на дальности 25 м и стального листа (ст. 20) толщиной 6 мм на дальности 8,5 м.
Изображения этого патрона автору неизвестны. Представленная «фотография» его возможного внешнего вида – не более чем авторский коллаж. Характеристики данного боеприпаса приведены на выкопировках из вышеназванного пособия.
К ним можно лишь добавить, что малый диаметр использованной к качестве основы гильзы патрона МПЦ (7,55 мм) позволял бы создавать под подобный патрон оружие с весьма компактными и емкими магазинами – как это и было позже продемонстрировано в автоматическом пистолете ОЦ-23 «Дротик», имевшем не выступающий из рукоятки магазин на 24 патрона МПЦ. Также можно сделать предположение насчет массы порохового заряда опытного патрона – для достижения указанной скорости пули она, вероятно, должна была составлять около 0,30-0,32 г (больше вряд ли позволил бы размер гильзы, даже с учетом уменьшения массы и изменения габаритов пули).
12. Опытный патрон 5,8х19 мм (Китай, предположительно конец 1980-х – начало 1990-х годов).
Кроме изображений, калибра и длины гильзы, в отношении данного патрона у автора не имеется никаких сведений. Можно лишь предположить, что он являлся одним из экспериментальных вариантов боеприпасов в программе, завершившейся созданием принятого на вооружение НОАК патрона 5,8х21 мм. Также по фотографиям можно сделать вывод о том, что диаметр основания его гильзы составлял около 8,5 мм, а общая длина патрона – около 31,5 мм.
13. Патрон 5,8х21 мм DAP92-5.8 (Китай, 1994 год). С учетом размеров китайской армии, которой он принят на вооружение, на сегодня это еще один боеприпас в рассматриваемой группе калибров, получивший определенное признание. Он используется в пистолете QSZ-92-5.8 и пистолете-пулемете QCW-05, состоящих на вооружении НОАК. Помимо данных образцов оружия, рассматриваемый патрон также применялся в опытном пистолете-пулемете Chang Feng CF05.
Исходя из данных китайских источников, его разработка началась в 1987 году и была завершена в 1994 году.
Автору встречались две версии размеров этого патрона и его компонентов – одна на сайте municion.org, практически без изменений перекочевавшая затем на многие другие ресурсы, включая «Википедию», и имеющая ряд отличий другая, оформленная по результатам обмеров такого патрона, выпущенного в 2003 году, данные из которой будут приведены в скобках:
диаметр пули – 5,84 (5,94; в «Википедии» – 6,0) мм;
длина патрона – 32,50 (33,63) мм;
длина гильзы – 21,0 (21,16) мм;
диаметр дульца гильзы – 6,57 (6,55) мм;
диаметр гильзы по скату – 7,77 (7,75) мм;
диаметр основания гильзы – 7,95 (7,92) мм;
диаметр гильзы по фланцу – 7,97 (8,0) мм.
Также в публикациях в околооружейной периодике, посвященных этому патрону, указывалась его длина в 33,5 мм. Результаты авторских замеров по фотографиям патрона 5,8х21 мм, несмотря на всю их условность, показывают, что значение 33,5 или 33,63 мм все-таки ближе к истине. Китайские сайты, насколько автор смог в них разобраться, также говорят об общей длине патрона в 33,5 мм.
Данный патрон существует в вариантах как минимум с двумя типами пуль:
DAP92 – с пулей массой 3,0 г с двухкомпонентным сердечником (в передней части сталь, в задней свинец), длиной около 18 мм, с начальной скоростью 480 м/с при выстреле из 115-мм ствола пистолета QSZ-92-5.8 и 518 м/с (по другим данным – 530 м/с) при выстреле из 250-мм ствола пистолета-пулемета QCW-05;
дозвуковой DCV05 – с пулей массой 4,0 г с удлиненным стальным сердечником в свинцовой рубашке, длиной около 22 мм, с начальной скоростью 290 м/с при выстреле из QCW-05.
У патрона DAP92 максимальное давление составляет 220 МПа. Его масса в разных источниках указывается как 5,95-6,0 г, что при известной благодаря замерам массе его гильзы (2,65 г) позволяет вести речь о пороховом заряде массой около 0,30-0,35 г. Пуля патрона DAP92 на дистанции 100 м способна пробить 1,3-мм сталь стандартной китайской каски «232» и 50 мм дерева за ней. Дозвуковая пуля патрона DCV05 пробивает 1,3-мм сталь каски «232» на дистанциях до 150 м.
Конец части 2.1.
С уважением. Стволяр.
https://stvolar.livejournal.com/65389.html
Как минимум -- пробивает. Патрон для PDW должен в первую очередь пробивать. Обычно для такого оружия дистанция огня была метров 200, так что, останавливающее действие пули было не главным.
