Радиолокационная станция 76Н6

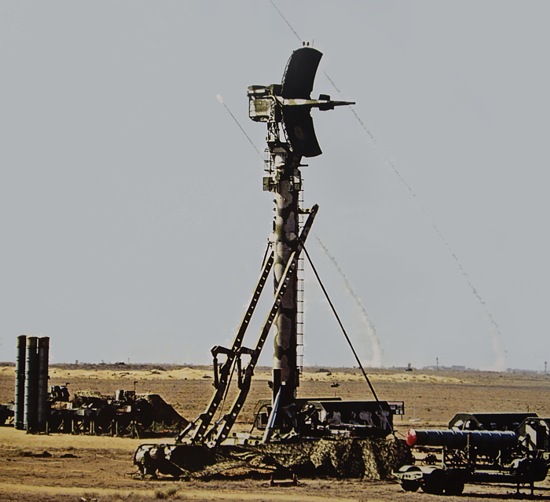

РЛС 76Н6



Предназначена для обнаружения приближающихся и удаляющихся целей, в том числе и крылатых ракет с малыми отражающими поверхностями на малых высотах в условиях отражения сигнала от местных предметов и сильного радиопротиводействия. Работа станции авто-матизирована и обеспечивает выдачу целеуказания в зенитно-ракетный комплекс (ЗРК) С-300ПМУ по обнаруженным целям по координатам скорости, дальности и азимута.

В состав РЛС 76Н6 входят:

- антенный пост, включающий в себя антенную головку с приемной и передающей антеннами и антенной подавления боковых лепестков, контейнер с приемо-передающей аппаратурой и основание антенного поста, обеспечивающее обзор пространства по азимуту путем кругового механического вращения;

- аппаратный контейнер, включающий в себя аппаратуру обработки сигналов, автоматического съема координат, контроля, управления и тренажера, контрольного индикатора кругового обзора и обеспечивающий передачу информации на ЗРК по кабелю на расстояние до 500 м;

- монтажный комплект, содержащий необходимые кабели и дополнительные устройства для развертывания РЛС, подключения ее к ЗРК и придаваемым средствам энергоснабжения;

- вышка, обеспечивающая стыковку с антенным постом в транспортном (горизонтальном) положении и подъем антенного поста в рабочее (вертикальное) положение с одновременным поддерживанием поворотной части антенного поста в горизонтальном положении и развертыванием приемного и передающего зеркал антенны.



РЛС 76Н6

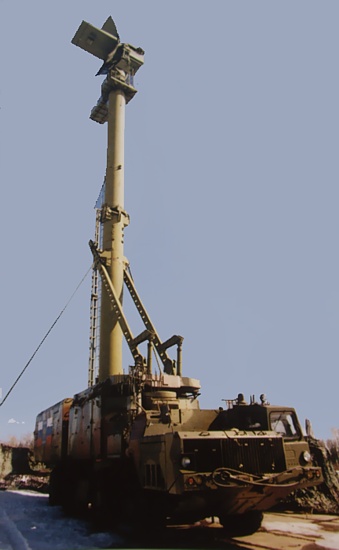

РЛС 76Н6

РЛС 76Н6 оборудована:

- средствами противоатомной и химической защиты (ПАЗ-ПХЗ);
- аппаратурой громкоговорящей связи (ГГС) для оперативной связи с ЗРК и средствами энергоснабжения.

РЛС 76Н6 не имеет собственных средств энергоснабжения и транспортных средств.

РЛС 76Н6 перевозится автомобильным, железнодорожным, водным и воздушным транспортом.

Эксплуатационный ресурс работы РЛС - 10000 ч.

Срок службы - 10 лет.



Основные характеристики:

Диапазон частот излучения

С

Количество перестраиваемых частот

6

Обнаруживаемые цели:



по дальности, км:



на предельно малых высотах

практически реализуется дальность радиогоризонта

на высотах 500 м

90

на высотах 1000 м

120

по отражающим поверхностям, м2

0,02

по скорости, м/с

не более 740

по азимуту, град.

в пределах 360

по углу места, град:



при вертикальной поляризации

до 1

при горизонтальной поляризации

до 2

Коэффициент подавления отражений от пассивных помех, дБ

не менее 100

Вероятность обнаружения целей

более 0,5

Вероятность ложных тревог

10e-8 - 10e-9

Темп выдачи информации ЦУ, с

3

Производительность, количество целей

180

Среднеквадратические ошибки измерения координат:



азимута, угл. мин.

10-20

радиальной скорости, м/с

2,4

дальности, км

2,0

Уровень первых боковых лепестков ДН, дБ

менее 25

Уровень фонобоковых лепестков ДН, дБ

менее 40-50

Развязка между приемной и передающей антеннами, дБ

не менее 95

Высота фазового центра антенного устройства поста Ф5МУ на вышке 40В6М, м

23,8

Скорость вращения антенного поста, об./мин.

20

Средняя мощность передающего устройства, кВт

не менее 1,4

Коэффициент шума приемного устройства, ед.

не более 12

Потребляемая мощность (максимально), кВт

55

Время включения, мин.

2,5

Время развертывания с подъемом на вышку 40В6М, ч

1

РЛС работоспособна в следующих климатических условиях:



температура, °С

±50

влажность, % (при t° = 30 °С)

98

запыленность, г/м3

не более 1-1,5

ветер, м/с

не более 30

Устойчивость к опрокидыванию:



при ветре, м/с

не более 50

в условиях осадков, морского тумана, обледенения, солнечной радиации при размещении на высоте, м

не более 3000
