Радиолокационная станция "Оборона-14"

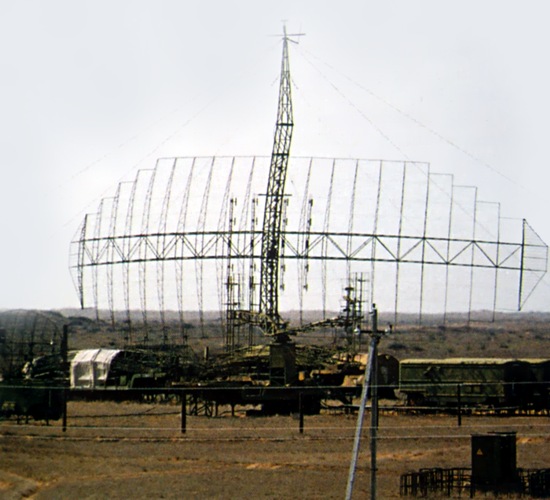

РЛС "Оборона-14"

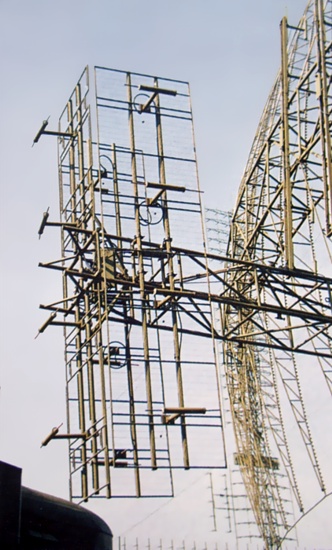

Часть антенны РЛС "Оборона-14"
Часть антенны РЛС "Оборона-14"

Предназначена для дальнего обнаружения и измерения дальности и азимута воздушных целей при работе в составе АСУ или автономно.

РЛС размещается на шести транспортных единицах (два полуприцепа с аппаратурой, два – с антенно-мачтовым устройством и два прицепа с системой энергоснабжения). На отдельном полуприцепе имеется выносной пост с двумя индикаторами. Он может быть удален от станции на расстояние до 1 км. Для опознавания воздушных целей РЛС комплектуется наземным радиозапросчиком.

В станции применена складывающаяся конструкция антенной системы, позволившая существенно сократить время ее развертывания. Защита от активных шумовых помех обеспечивается перестройкой рабочей частоты и трехканальной системой автокомпенсации, позволяющей автоматически формировать "нули" в диаграмме направленности антенны в направлении на постановщиков помех. Для защиты от пассивных помех применена когерентно-компенсационная аппаратура на потенциалоскопических трубках.

Часть антенны РЛС "Оборона-14"
Часть антенны РЛС "Оборона-14"

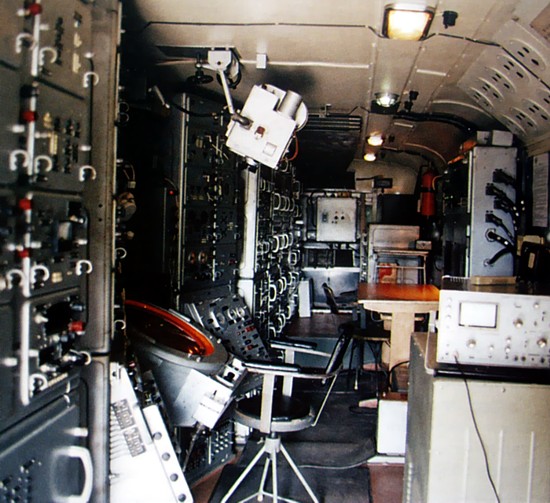

Место оператора РЛС "Оборона-14"
Место оператора РЛС "Оборона-14"

В станции предусмотрены три режима обзора пространства:

- "нижний луч" - с увеличенной дальностью обнаружения целей на малых и средних высотах;

- "верхний луч" - с увеличенной верхней границей зоны обнаружения по углу места;

- сканирования - с поочередным (через обзор) включением верхнего и нижнего лучей.



Станция может эксплуатироваться при температуре окружающей среды ± 50 °С, скорости ветра до 30 м/с. Многие из этих станций поставлены на экспорт и до сих пор эксплуатируются в войсках.



РЛС "Оборона-14" может быть модернизирована на современной элементной базе с использованием твердотельных передатчиков и цифровой системы обработки информации. Разработанный монтажный комплект аппаратуры позволяет прямо на позиции у потребителя выполнить в короткий срок работы по модернизации РЛС, приблизить ее характеристики к характеристикам современных РЛС, и продлить срок эксплуатации на 12 - 15 лет при затратах в несколько раз меньших, чем при закупке новой станции.



Основные характеристики:

Диапазон волн

метровый

Зона обзора:



по азимуту, град.

360

по углу места, град.

12 (в режиме «нижний луч»)
17 (в режиме «верхний луч»)

по высоте, км

45 (в режиме «нижний луч»)

Дальность обнаружения цели (типа "истребитель") на высоте 10000 м, км

300 (в режиме «нижний луч»)
280 (в режиме «верхний луч»)

Точность измерения координат:



дальности, м

1200

азимута, град.

1,2

Коэффициент подпомеховой видимости системы СДЦ, дБ

26

Вид выходной информации

аналоговая

Темп обновления информации,с

10 и 20

Среднее время наработки на отказ, ч

90

Потребляемая мощность, кВт

100

Обслуживающий персонал, чел.

6 (в одну смену)

Время развертывания, ч

24
