Радиолокационная станция "Каста-2Е1"

РЛС "Каста-2Е1"



Приборы

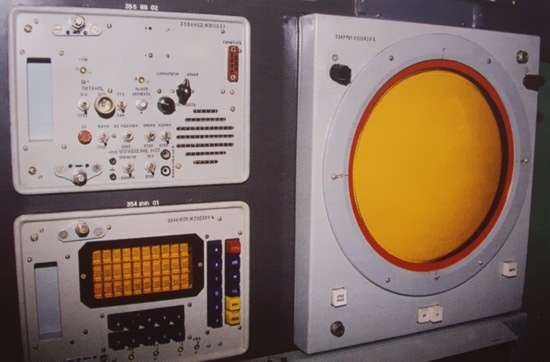

Место оператора РЛС "Каста-2Е1"

Предназначена для контроля воздушного пространства, определения дальности и азимута воздушных объектов - самолетов, вертолетов, дистанционно пилотируемых летательных аппаратов и крылатых ракет, летящих на малых и предельно малых высотах, на фоне интенсивных отражений от подстилающей поверхности, местных предметов и гидрометеообразований.

Мобильная твердотельная РЛС "Каста-2Е1" может быть использована в различных системах военного и гражданского назначения - противовоздушной обороны, береговой обороны и пограничного контроля, управления воздушным движением и контроля воздушного пространства в аэродромных зонах.

Отличительные особенности станции:

- блочно-модульное построение;

- сопряжение с различными потребителями информации и выдача данных в аналоговом режиме;

- автоматическая система контроля и диагностики;

- дополнительный антенно-мачтовый комплект для установки антенны на мачте с высотой подъема до 50 м;

- твердотельное построение РЛС;

- высокое качество выходной информации при воздействии импульсных и шумовых активных помех;

- возможность защиты и сопряжения со средствами защиты от противорадио-локационных ракет;

- возможность определения государственной принадлежности обнаруженных целей.

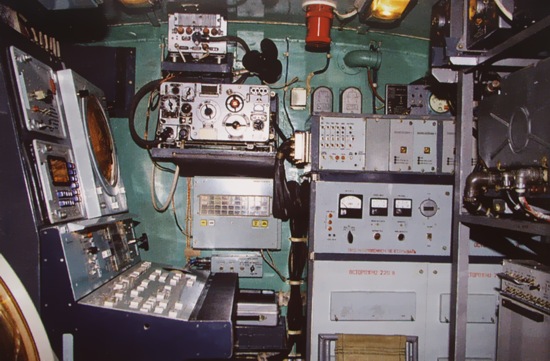

РЛС включает аппаратную машину, антенную машину, электроагрегат на прицепе и выносное рабочее место оператора, позволяющее управлять РЛС с защищенной позиции на удалении 300 м.

Антенна РЛС представляет собой систему, состоящую из расположенных в два этажа двух зеркальных антенн с облучателями и компенсационных антенн. Каждое зеркало антенны выполнено из металлической сетки, имеет овальный контур (5,5 м х 2,0 м) и состоит из пяти секций. Это дает возможность укладывать зеркала при транспортировке. При использовании штатной опоры обеспечивается положение фазового центра антенной системы на высоте 7,0 м. Обзор в угломестной плоскости осуществляется формированием одного луча специальной формы, по азимуту - за счет равномерного кругового враще-ния со скоростью 6 или 12 об./мин.

Для генерации зондирующих сигналов в РЛС применяется твердотельный передатчик, выполненный на СВЧ транзисторах, позволяющий получить на его выходе сигнал мощностью около 1 кВт.

Приемные устройства осуществляют аналоговую обработку сигналов от трех основных и вспомогательных приемных каналов. Для усиления принятых сигналов используется твердотельный малошумящий СВЧ усилитель с коэффициентом передачи не менее 25 дБ при собственном уровне шума не более 2 дБ.

Управление режимами РЛС осуществляется с рабочего места оператора (РМО). Радиолокационная информация отображается на координатно-знаковом индикаторе с диаметром экрана 35 см, а результаты контроля параметров РЛС - на таблично-знаковом индикаторе.

РЛС "Каста-2Е1" сохраняет работоспособность в интервале температур от -50 °С до +50 °С в условиях атмосферных осадков (иней, роса, туман, дождь, снег, гололед), ветровых нагрузок до 25 м/с и расположения РЛС на высоте до 2000 м над уровнем моря. РЛС может работать непрерывно в течение 20 суток.

Для обеспечения высокой готовности РЛС имеется резервируемая аппаратура. Кроме того, в комплект РЛС включены запасное имущество и принадлежности (ЗИП), рассчитанные на год эксплуатации РЛС.

Для обеспечения готовности РЛС в пределах всего срока службы отдельно поставляется групповой ЗИП (1 комплект на 3 РЛС).

Средний ресурс РЛС до капитального ремонта 1 15 тыс. часов; средний срок службы до капитального ремонта - 25 лет.

РЛС "Каста-2Е1" обладает высокой модернизационной способностью в части улучшения отдельных тактико-технических характеристик (увеличение потенциала, уменьшение объема аппаратуры обработки, средств отображения, увеличение производительности, сокращение времени развертывания и свертывания, повышение надежности и др.). Возможна поставка РЛС в контейнерном варианте с использованием цветного дисплея.



Основные характеристики:

Диапазон волн

дециметровый

Зона обзора:



по дальности, км

5-150

по азимуту, град.

360

по высоте, км

До 6

Дальность обнаружения целей с ЭПР 2 м2, км:



при работе на штатную антенну:



hц = 100 м

32

hц =1000 м

95

при работе с антенной на легкой перевозимой мачте высотой 5 м:



hц= 100 м

53

hц= 1000 м

105

Дальность обнаружения целей с ЭПР 0,3 м2 , летящих на высоте 60 м, км:



при работе на штатную антенну

24

при работе с антенной на легкой перевозимой мачте высотой 50 м

42

Период обзора пространства, с

5 и 10

Коэффициент подавления отражений от местных предметов, дБ

53

Точность измерения координат:



по дальности, м

300

по азимуту, мин.

70

Наработка на отказ, ч

300

Время восстановления, мин.

30

Эксплуатационный расчет (одна смена), чел.

2

Количество транспортных единиц

2

Максимальная скорость движения, км/ч:



по шоссе

60

по грунтовой дороге

40

по бездорожью

30

Глубина преодоления брода, м

1,2

Время развертывания (свертывания), мин.

20

Время включения, мин.

3
