Радиолокационная станция СТ-68УМ

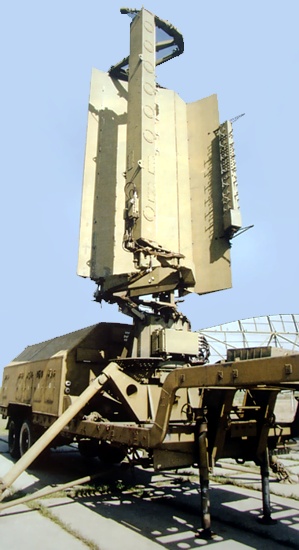

РЛС СТ-68УМ



РЛС СТ-68УМ РЛС СТ-68УМ (вариантах с вышкой)

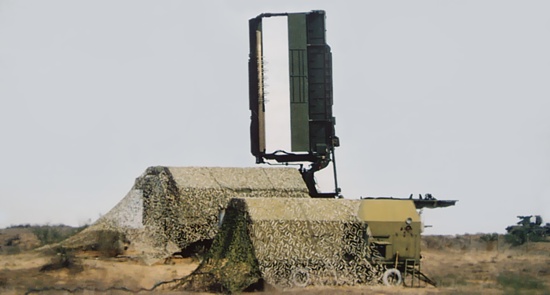

РЛС СТ-68УМ в развернутом состоянии

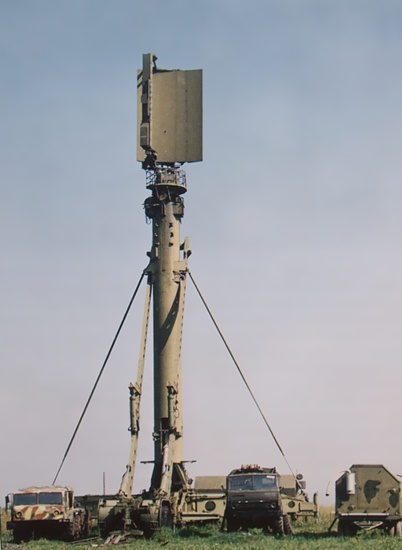

РЛС СТ-68УМ (вариантах с вышкой)

Предназначена для обнаружения, опознавания и сопровождения воздушных целей, в том числе стратегических крылатых ракет типа ALCM при воздействии активных и пассивных помех, а также отражений от земной поверхности и метеообразований.

Трехкоординатная радиолокационная станция СТ-68УМ является станцией боевого режима и применяется в войсках ПВО, подразделениях и частях связи и радиотехнического обеспечения ВВС. Обзор в угломестной плоскости производится с помощью парциальной диаграммы направленности, а в азимутальной плоскости - путем механического вращения антенной системы РЛС вкруговую со скоростью 6 или 12 об./мин. Станция оснащена аппаратурой защиты от активных и пассивных помех.

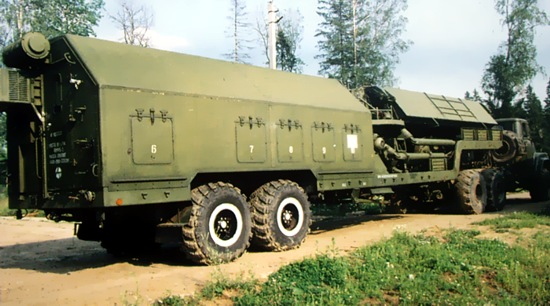

РЛС СТ-68УМ в состоянии транспортировки
РЛС СТ-68УМ в состоянии транспортировки

В состав РЛС входят:

- радиотехническая аппаратура и антенная система РЛС, размещаемые на шасси полуприцепа;

- система электроснабжения в кузове-фургоне на шасси прицепа.

Станция может оснащаться вышкой и кабиной связи на шасси автомобиля.

С использованием вышки фазовый центр антенны поднимается на высоту до 24 м, что позволяет РЛС обнаруживать маловысотные цели и работать при расположении позиции в лесистой местности. Кабина связи используется для передачи радиолокационной информации и команд управления от РЛС на расстояние до 35 км.



Основные характеристики:

Диапазон волн

сантиметровый

Дальность обнаружения при одновременном воздействии пассивных помех плотностью 0,3 - 0,5 пачки ДОС-ШД-51МУ на 100 м пути и активных шумовых помех плотностью мощности 10 Вт/МГц, в вариантах комплектации с вышкой (без вышки), км:



самолета типа МиГ-21, на высоте, м:



50

33 (28)

100

46 (42)

500-6000

не менее 80

стратегической крылатой ракеты типа ALCM, на высоте, м:



60

32 (20)

100-3000

40 (30)

Дальность обнаружения при отсутствии организованных помех на фоне отражений от земной поверхности и метеообразований в вариантах комплектации с вышкой (без вышки), км:



самолета типа МиГ-21, на высоте:



50

40 (31)

100

51 (42)

500

92 (82)

2000-18000

175 (147)

стратегические крылатые ракеты типа ALCM, на высоте, м:



30

27

60

40 (27)

100

48 (33)

300-3000

60

Минимальная радиальная скорость целей, км/ч

60-180

Коэффициент подавления отражений от местных предметов, дБ

не менее 48

Среднее время наработки на отказ, ч

100

Время развертывания (свертывания) станции, ч:



без вышки и кабины связи

1

с вышкой и кабиной связи

2

Обслуживающий персонал (при боевой работе в три смены), чел.

7
