Радиолокационная станция "Гамма-C1E"

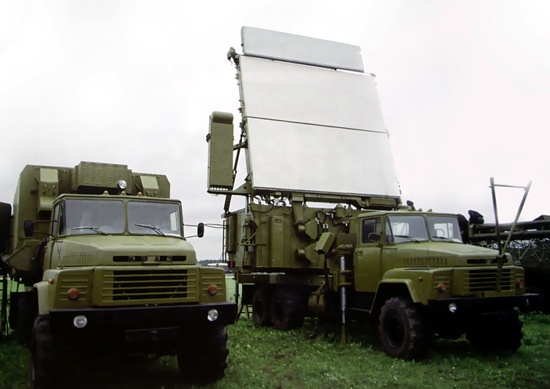

РЛС "Гамма-C1E"



Предназначена для применения в автоматизированных системах управления ВВС и ПВО, ведения боевых действий авиации, отработки задач боевой подготовки, а также в неавтоматизированных подразделениях и для сил быстрого реагирования. РЛС может использоваться и для выдачи информации на автоматизированные посты управления и контроля воздушного движения в гражданской авиации.

РЛС разработана с использованием новейших технических достижений и имеет в основном твердотельное построение.

В боевом режиме РЛС позволяет эффективно обнаруживать, определять координаты и сопровождать широкий класс современных и перспективных средств воздушного нападения в условиях сложной помеховой обстановки, а также обеспечивать распознавание классов одиночных целей (самолет, ракета, цель-ловушка) по специальным и траекторным признакам.

Отличительные особенности станции:

- плоская фазированная антенная решетка - пассивная на передачу и полуактивная на прием. Обзор по углу места осуществляется электронным сканированием, по азимуту - электромеханическим вращением антенны;

- блочно-модульное построение аппаратуры;

- наличие аппаратуры автоматизированного контроля всех основных устройств, позволяющей осуществлять автоматический поиск и локализацию места неисправности;

- высокая степень автоматизации процессов обнаружения и управления режимами работы и цифровая обработка информации;

- сопряжение с различными автоматизированными системами управления;

- использование комплекса вычислительных средств для обработки, формирования, документирования и выдачи информации потребителям.

В состав станции входят:

- аппаратная машина (М1) с приемо-передающей СВЧ аппаратурой и встроенным наземным радиолокационным запросчиком;

- аппаратная машина (М2) с аппаратурой управления, обработки сигналов, отображения информации, документирования, связи и передачи данных;

- машина (МЗ) с комплектом ЗИП и кабельными укладками;

- две электростанции типа 99X6 (размещаются в прицепах и транспортируются в составе автопоездов).

В состав РЛС включены средства противохимической, противорадиационной и противопожарной защиты.

Управление режимами РЛС может производиться как с использованием комплекса вычислительных средств, так и по командам оператора. Обеспечивается также управление режимами РЛС с защи-щенного выносного рабочего места оператора на удалении до 1 км с передачей сигналов и информации по волоконно-оптической линии связи, и до 15 км - при использовании радиолинии.

Для обеспечения высокой готовности РЛС имеется резервируемая аппаратура. Кроме того, в комплект станции включены запасное имущество и принадлежности (ЗИП), рассчитанные на год эксплуатации РЛС.

Для обеспечения готовности РЛС в пределах всего срока ее службы имеется ЗИП групповой, который поставляется отдельно. Ремонт аппаратуры РЛС производится методом замены неисправных субблоков и типовых элементов из состава комплекта ЗИП.

РЛС "Гамма-С1Е" обладает высокой модернизационной способностью в части улучшения отдельных тактико-технических характе-ристик (увеличение потенциала, уменьшение объема цифровой аппаратуры обработки, средств отображения, увеличение производительности, сокращение времени развертывания и свертывания, уменьшение количества транспортных единиц, повышение надежности и др.). Возможна поставка РЛС в контейнерном варианте и с использованием цветного дисплея размером не менее 21 дюйма (в составе рабочих мест операторов).



Основные характеристики:

Диапазон волн

сантиметровый

Зона обзора:



по дальности, км

10-300

по азимуту, град.

360

по углу места, град.

-2 - +30

по высоте, км

не менее 30

Период обзора пространства, с

10

Коэффициент подавления отражений от местных предметов, дБ

не менее 45

Точность измерения координат, не хуже:



по дальности, м

50

по азимуту, мин.

15

по углу места, мин.

10-15

по высоте, м

400

Разрешающая способность:



по дальности, м

250

по азимуту, град.

1,4

Количество сопровождаемых целей

не менее 100

Выдаваемая радиолокационная информация

трассовая, координатная,

Съем и передача данных

автоматические (полуавтоматические) через АПД по радиоканалу (проводным линиям)

Потребляемая мощность, кВт

70-90

Время непрерывной работы, ч

72

Среднее время наработки на отказ, ч

500

Среднее время восстановления, ч

0,5

Время включения, мин.

5

Время экстренного включения, мин.

3

Время свертывания (развертывания), мин.

40

Эксплуатационный расчет (одна смена), чел.

3

Количество транспортных единиц

3

Система электропитания

автономная; промышленная сеть

Скорость передвижения по дорогам, км/ч:



шоссейным

40-50

грунтовым

20-30

Условия работы:



температура окружающего воздуха, °С

±50

относительная влажность воздуха, %

до 98 при 25 °С, иней, роса, дождь

скорость ветра, м/с

до 25

высота размещения над уровнем моря, м

до 2000
