Радиолокационная станция "Небо"

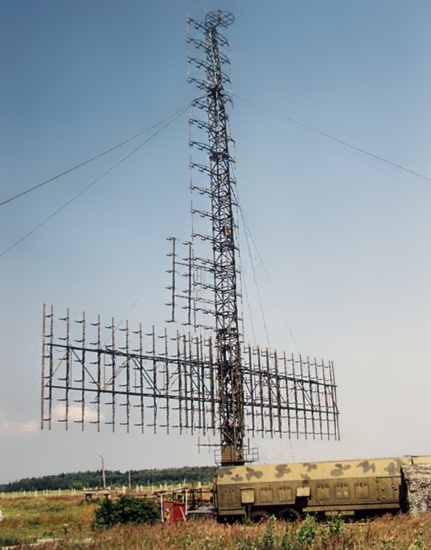

РЛС "Небо"



Предназначена для обнаружения, опознавания, измерения трех координат и сопровождения воздушных целей, включая самолеты, изготовленные по технологии "стелс". Применяется в войсках ПВО в составе АСУ или автономно.

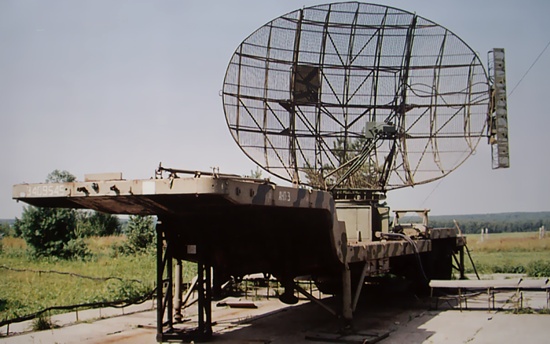

РЛС "Небо"
РЛС "Небо"

РЛС кругового обзора "Небо" располагается на восьми транспортных единицах (на трех полуприцепах - антенно-мачтовое устройство, на двух - аппаратура, на трех прицепах - система автономного энергоснабжения). Имеется выносное устройство, транспортируемое в тарных ящиках.

РЛС работает в метровом диапазоне волн и совмещает функции дальномера и высотомера. В этом диапазоне радиоволн РЛС малоуязвима от снарядов самонаведения и противолокационных ракет, действующих в других диапазонах, а в рабочем диапазоне эти средства поражения в настоящее время отсутствуют. В вертикальной плоскости реализовано (без использования фазовращателей) электронное сканирование высотомерным лучом в каждом элементе разрешения по дальности.

Помехозащищенность в условиях воздействия активных помех обеспечивается адаптивной перестройкой рабочей частоты и многоканальной системой автокомпенсации. Система защиты от пассивных помех также построена на базе корреляционных автокомпенсаторов.

Впервые для обеспечения помехозащищенности в условиях воздействия комбинированных помех реализована пространственно-временная развязка систем защиты от активных и пассивных помех.



Антенно-мачтовое устройство РЛС "Небо"
Антенно-мачтовое устройство РЛС "Небо"

Измерение и выдача координат осуществляются с помощью аппаратуры автосъема на базе встроенного спецвычислителя. Имеется автоматизированная система контроля и диагностирования.

Передающее устройство отличается высокой надежностью, которая достигается за счет стопроцентного резервирования мощного усилителя и использования группового твердотельного модулятора.

РЛС "Небо" может эксплуатироваться при температуре окружающей среды ± 50 °С, скорости ветра до 35 м/с.



Основные характеристики:

Диапазон волн

метровый

Пределы работы:



по дальности, км

1200

по высоте, км

75

по азимуту, град.

360

по углу места, град.

16

Зона измерения трех координат цели типа "истребитель":



по дальности на высоте, км:



500 м

65

10000 м

300

20000 м и более

400

по углу места, град.

16

по высоте, км

60

Точность измерения координат:



по дальности, м

400

по азимуту, мин.

24

по высоте, м

750

Коэффициент подпомеховой видимости системы СДЦ, дБ

45

Вид выходной информации

координатные точки

Объем информации, выдаваемой на АСУ, количество координатных точек

не менее 300

Темп обновления данных, с

10

Среднее время наработки на отказ, ч

150

Потребляемая мощность, кВт

100

Обслуживающий персонал, чел.

4 (в одну смену)

время развертывания, ч

22
