Радиолокационная станция "Резонанс-НЭ"

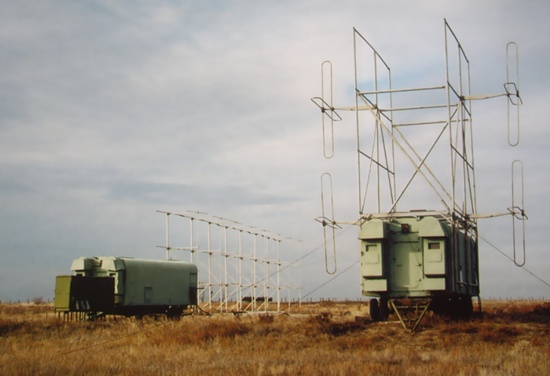

РЛС "Резонанс-НЭ"



Предназначена для дальнего обнаружения, сопровождения, определения координат (дальность, азимут, угол места) и параметров движения широкого класса современных и перспективных целей, включая крылатые и баллистические ракеты, гиперзвуковые летательные аппараты, в том числе изготовленные с применением технологии "стелс". За счет сверхразрешения по дополнительной координате (радиальной скорости) имеет высокие возможности по распознаванию классов целей.

Радиолокационная станция "Резонанс-НЭ" является твердотельной когерентной РЛС кругового обзора метрового диапазона радиоволн с невращающейся фазированной антенной решеткой.

РЛС имеет высокую степень автоматизации и адаптации к внешней помеховой обстановке. Задание режимов работы РЛС осуществляется по результатам анализа целевой и помеховой обстановки автоматически или оператором.

Может применяться в автоматизированных и неавтоматизированных системах управления военного и гражданского назначения. Для решения задач опознавания РЛС комплектуется наземным радиозапросчиком. Предусматривается сопряжение РЛС с различными потребителями информации с выдачей трассовой информации в цифровом виде.

В составе РЛС предусматривается выносной пост управления, который может быть удален от станции на расстояние до 1 км.

Аппаратура РЛС размещается в шести транспортных единицах и может транспортироваться автомобильным, железнодорожным, воздушным и водным транспортом. Развертывание РЛС осуществляется на подготовленной в инженерном отношении позиции.

РЛС всепогодна и может эксплуатироваться в различных климатических зонах. Сохраняет работоспособность в интервале температур от -50 °С до +50 °С в условиях атмосферных осадков и ветровых нагрузок до 50 м/с. За счет широкого применения цифровых технологий имеет высокие показатели надежности (средний ресурс до капитального ремонта - 130 тыс. ч; наработка на отказ -1,5 тыс. ч). Оснащена аппаратурой автоматического контроля и диагностики, системой кондиционирования воздуха, автоматической системой пожарной сигнализации и пожаротушения.

В процессе эксплуатации РЛС возможна ее модернизация в части улучшения ряда тактико-технических характеристик (увеличение потенциала, уменьшение объема цифровой аппаратуры обработки, средств отображения, увеличение производительности вычислительного комплекса, повышение надежности с использованием новой элементной базы и др.).

Возможен также вариант создания бортовой РЛС.



Основные характеристики:

Диапазон волн

метровый

Зона наблюдения:



по дальности, км

10-1200

по азимуту, град.

360

по углу места, град.

1,5...+80 (0...+80)

по высоте, км

до 100

Дальность обнаружения истребителя на высоте 10000 м, км

350

Точность измерения координат, не хуже:



по дальности, м

300

по азимуту, град.

1-1,5

по углу места, град.

1,5

по скорости, м/с

0,5

Коэффициент подпомеховой видимости, дБ

70

Темп обновления информации, с

1-10

Количество сопровождаемых целей

до 500

Выдаваемая радиолокационная информация

трассовая на фоне карты местности (района)

Съем и передача данных

съем – автоматический и полуавтоматический, передача – через АПД по радиоканалу и проводным линиям

Потребляемая мощность, кВт

100

Время непрерывной работы, ч

непрерывно

Среднее время восстановления, ч

0,5

Время включения, с

30

Время развертывания, ч

24

Эксплуатационный расчет (одна смена), чел.

2-3

Количество транспортных единиц

четыре полуприцепа – с аппаратурой; один – с системой автономного энергоснабжения; один – выносной пункт управления

Система электропитания

автономная, промышленная сеть
