Береговой загоризонтный радар поверхностной волны (БЗГР) "Подсолнух-Э"

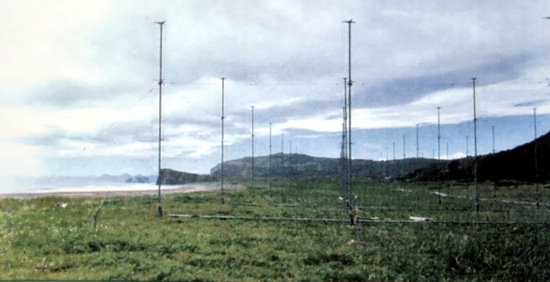

БЗГР "Подсолнух-Э"



Предназначен для применения в береговых системах контроля надводной и воздушной обстановки в пределах 200-мильной экономической зоны прибрежного государства.

Радар "Подсолнух-Э" обеспечивает решение следующих задач:

- обнаружение и сопровождение за пределами радиогоризонта морских и воздушных объектов, определение их координат и выдачу по ним целеуказаний комплексам и системам оружия1;

- автоматическое определение параметров движения и типа объектов;

- выработку и передачу информации потребителям о сопровождаемых объектах для принятия оперативных решений;

- наведение маневренных сил на обнаруженные объекты;

- анализ помеховой обстановки и определение метеорологических и физических условий на поверхности моря в пределах зоны ответственности.

БЗГР "Подсолнух-Э" состоит из антенно-фидерных устройств (АФУ), аппаратуры приемного и передающего постов, вычислительного комплекса, размещается на двух площадках на морском побережье, разнесенных на расстояния от 0,5 до 3,5 км друг от друга. Аппаратура радара размещается в контейнерах.

В БЗГР "Подсолнух-Э" предусмотрены режимы работы:

- автоматическое одновременное или последовательное обнаружение надводныш и воздушных объектов, сопровождение и их классификацию по признакам: надводный - воздушный; одиночный - групповой, большой - малый;

- автоматический контроль текущих параметров обнаруженных объектов и технического состояния аппаратуры;

- получение и выдача радиолокационной информации по обнаруженным надводным и воздушным объектам, помеховой обстановке и техническому состоянию аппаратуры;

- автоматическое управление процессом обнаружения, отображения объектов в соответствии с программно-реализованными алгоритмами и с учетом результатов анализа целевой и помеховой обстановки в зоне ответственности;

- автоматическое подавление активных и пассивных помех, а также мешающих отражений от морской поверхности.

Цифровое исполнение аппаратуры радара обеспечивает сопряжение с различными потребителями и выдачу координатной и трассовой информации по воздушным и морским объектам на сопрягаемые системы и командные пункты в цифровом виде.

Сопряжение с потребителями осуществляется по телефонным, спутниковым линиям связи. При необходимости радар может быть укомплектован аппаратурой связи и передачи данных потребителям по редиоканалу с требуемой достоверностыо и качеством.

БЗГР "Подсолнух-Э"



Основные характеристики:

Диапазон волн

декаметровый

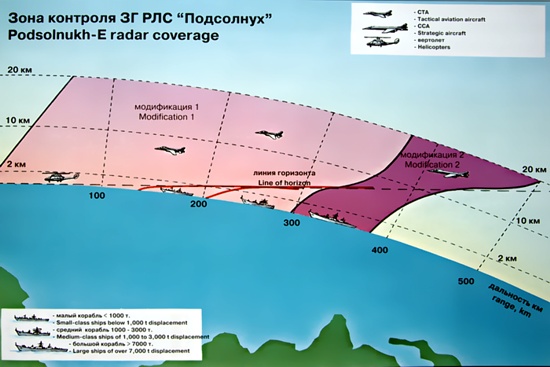

Зона наблюдения:



по дальности, км

15-300

по азимуту, град.

110-120

по углу места, град.

0-30

Обзор пространства

параллельный

Максимальная дальность обнаружения морских надводных объектов, км:



судов водоизмещением, т:



до 1000

200

от 2000 до 5000

250

более 7000

300

Максимальная дальность обнаружения воздушных объектов (самолет, вертолет) км:



при высоте полета, м:



более 7000

300

от 200 до 5000

200

от 3 до 200

150

Количество одновременно сопровождаемых объектов:



надводных

100

воздушных

100

Потребляемая мощность от сети первичного электропитания, кВт

200

Среднее время наработки на отказ, ч

1000

Среднее время восстановления, мин.

30

Срок службы, лет

15

Эксплуатационный расчет (одна смена), чел.

3

Время развертывания на подготовленных площадках, сутки

10
