Радиолокационная станция "Небо-УЕ"

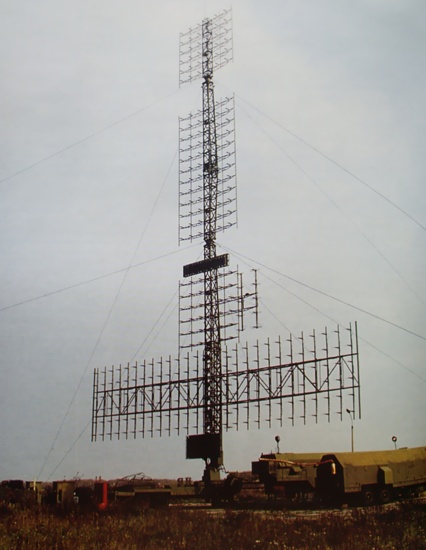

РЛС "Небо-УЕ"

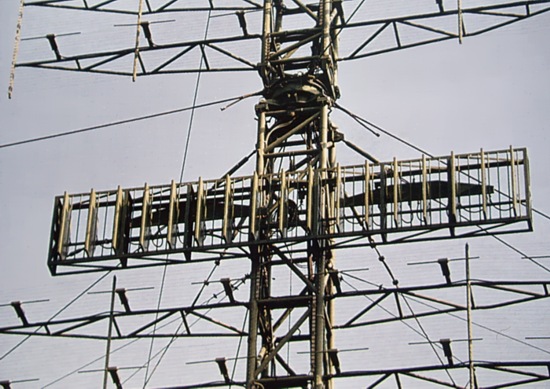

Часть антенны РЛС "Небо-УЕ"
Часть антенны РЛС "Небо-УЕ"

Предназначена для автоматического обнаружения, измерения координат и сопровождения широкого класса современных воздушных целей (самолетов стратегической и тактической авиации, авиационных ракет типа "Асалм"), малоразмерных (боевые блоки гиперзвуковых крылатых ракет) и малозаметных целей, выполненных по технологии "стелс", при работе как в составе современных АСУ, так и автономно.

Обеспечивает распознавание классов целей, определение государственной принадлежности воздушных объектов, пеленгацию постановщиков активных шумовых помех. При сопряжении с вторичным радиолокатором РЛС может использоваться в качестве трассового локатора для управления воздушным движением.

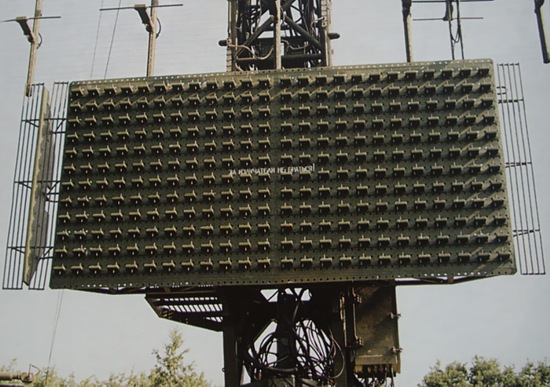

Часть антенны РЛС "Небо-УЕ"
Часть антенны РЛС "Небо-УЕ"

В станции применена крестообразная фазированная антенная решетка, горизонтальная часть которой является антенной дальномера, а вертикальная - антенной высотомера. Обзор в горизонтальной плоскости производится за счет механического вращения антенной системы, в вертикальной плоскости - за счет внутриимпульсного сканирования высотомерным лучом по целеуказанию дальномера.
Съем и выдана информации внешним потребителям осуществляются автоматически. За счет высокой степени автоматизации боевой работы и использования адаптивных алгоритмов работа оператора предельно упрощена и сводится, в основном, к контролю правильности функционирования и разрешению возможных конфликтных ситуаций.

В состав РЛС входят:

- антенно-мачтовое устройство на трех полуприцепах;
- аппаратная кабина;
- дизельная электростанция.

Кроме того, имеется выносное устройство (ВУ) на отдельной транспортной единице, позволяющее управлять РЛС с расстояния до 1000 м.

Трехкоординатная РЛС "Небо-УЕ" представляет собой результат глубокой модернизации РЛС 55Ж6, позволивший существенно повысить ее технические и эксплуатационные характеристики:

- сокращено количество транспортных единиц;

- введена трассовая обработка информации;

- увеличена зона определения высоты и повышены точности измерения координат;

- повышена защищенность от активных помех;

- улучшены характеристики электромагнитной совместимости;

- повышена эффективность системы селекции движущихся целей;

- увеличена надежность и снижена трудоемкость изготовления в серийном производстве;

- повышена информативность системы контроля;

- обеспечено документирование радиолокационной и контрольной информации;

- антенны наземного радиозапросчика III и VII диапазонов встроены в антенну РЛС.

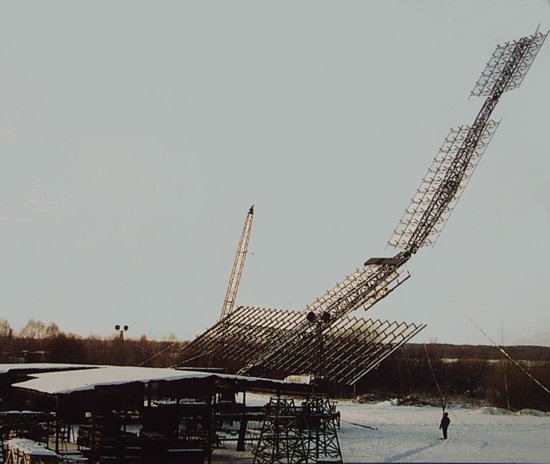

Развертывание РЛС "Небо-УЕ"
Развертывание РЛС "Небо-УЕ"

В высотомере реализована цифровая антенная решетка с принципиально новым способом пространственно-временной обработки сигналов, позволившим решить проблемные вопросы радиолокации: намерение высоты под малыми (по сравнению с шириной луча) углами места и ослабление влияния рельефа на точность измерения высоты.

Эффективная система жизнеобеспечения, наличие систем имитации, тренажа и поддержки оператора в конфликтных ситуациях, высокая степень автоматизации съема координат, документирования, выдачи информации внешним потребителям и технического обслуживания облегчают работу персонала в процессе эксплуатации.



Основные характеристики:

Диапазон волн

Метровый (13 рабочих точек)

Зона обнаружения и измерения трех координат цели типа "истребитель":



по дальности на высоте, км:



500 м

70

3000 м

170

10000 м

310

20000 м и более

400

по азимуту, град.

360

по высоте, км

70 (на углах места до 16 град.)

Верхняя граница зоны обнаружения (без измерения высоты) при углах места более 16 град.:



по высоте, км

20

по углу места, град.

45

Точность измерения координат цели С ЭОП 1,5 м2:

750

дальности, м

120

азимута, угл. мин.

12

высоты, м

500 ( на углах места более 1,5 град.)

Коэффициент подпомеховой видимости системы СДЦ, дБ

45

Количество одновременно сопровождаемых целей

100

Темп обновления информации, с

10

Потребляемая мощность, кВт

100

Среднее время наработки на отказ, ч

250

Время восстановления, ч

1

Обслуживающий персонал, чел.

3 (в одну смену)

Количество транспортных единиц

6 (без ВУ)

Время развертывания, ч

28

Антенна

крестообразная

ФАР:



количество элементов ФАР:



дальномера

27 x 6

высотомера

6 x 24

Передатчик, кВт:



импульсная мощность

500

средняя мощность

5
