Радиолокационная станция "Гамма-ДЕ"

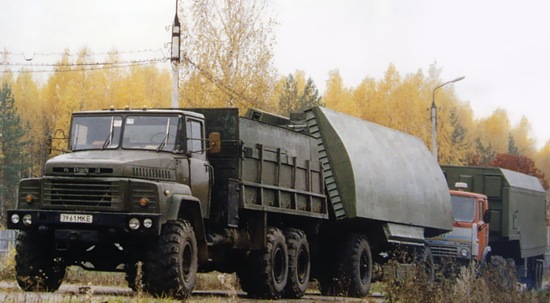

РЛС "Гамма-ДЕ"

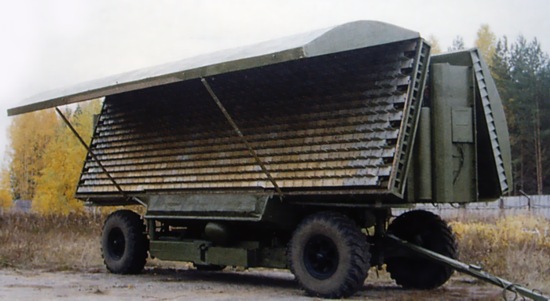

Развертывание РЛС "Гамма-ДЕ"

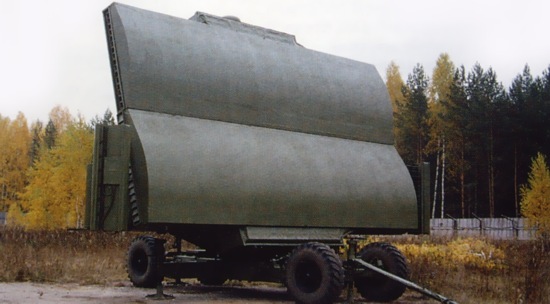

Развертывание РЛС "Гамма-ДЕ"
Развертывание РЛС "Гамма-ДЕ"

Предназначена для эффективного обнаружения, опознавания, определения координат и сопровождения широкого класса современных и перспективных средств воздушного нападения, включая высотные малозаметные авиационные ракеты (цели), в условиях сильного электронного противодействия и естественных помех, а также получения информации с борта самолета, оборудованного ответчиком в кодах ICAO. Радиолокационная станция «Гамма-ДЕ» является мобильной, полностью твердотельной высокопотенциальной РЛС средних и больших высот дециметрового диапазона волн с фазированной антенной решеткой, активной на передачу и полуактивной на прием.

Предусматривается комплектование ФАР РЛС передающими твердотельными усилителями с различными значениями генерируемой мощности, что позволяет поставлять три различных варианта комплектации РЛС "Гамма-ДЕ" ("Гамма-Д1Е", "Гамма-Д2Е", "Гамма-Д3Е"), отличающиеся дальностью действия, мощностью потребления и, соответственно, стоимостью.

РЛС применяется в автоматизированных и неавтоматизированных системах управления ВВС и ПВО, а также в качестве трассового радара для постов управления и контроля воздушного движения в гражданской авиации. Может использоваться для отработки задач боевой подготовки и ведения боевых действий авиации и, кроме того, как мобильная РЛС под-вижного резерва.

В состав РЛС входят:

- антенно-поворотное устройство;
- рабочая кабина РЛС;
- дизель-электростанция (с двумя дизель-генераторами - основным и резервным);
- источник автономного питания для рабочей кабины (с двумя дизель-генераторами по 16 кВт каждый);
- запасное имущество и комплект выносной аппаратуры.

Рабочая кабина размешается в контейнере на втором транспортном средстве и сопряжена с локатором по проводной линии связи или по радиолинии на расстоянии до 1000 м. Комплект выносной аппаратуры "Гамма-ДЕ", размещенный на командных пунктах подразделений, обеспечивает работу РЛС на удалении до 15 км при сопряжении по радиолинии передачи информации.

Предусмотрена возможность удаления рабочей кабины РЛС с боевым расчетом от АПУ на расстояние до 1000 м с размещением ее в окопе или обваловке. Сопряжение кабины с АПУ в этом случае предусматривается по кабельным линиям (в т. ч. по волоконно-оптическим) и (или) по радиолинии.

Отличительные особенности РЛС:

- надежное обнаружение целей в широком диапазоне высот и скоростей полета, в т. ч. при установке РЛС на неподготовленной позиции;

- наличие двух основных режимов работы РЛС - изовысотный (ИЗВ) и изодальностный (ИЗД);

- сопряжение с различными потребителями информации и выдача данных в цифровом виде координатной и трассовой информации;

- возможность размещения антенно-поворотного устройства (АПУ) на стандартной вышке 40В6М(Д) для работы в лесистой местности;

- высокая степень автоматизации процессов обнаружения целей и управления режимами работы, цифровая обработка информации;

- блочно-модульное построение аппаратуры РЛС, обеспечивающее простоту ремонта и замены неисправных узлов, ячеек, блоков;

- наличие встроенной автоматизированной системы функционального контроля для непрерывного диагностирования состояния РЛС.

РЛС имеет ряд дополнительных возможностей, обеспечивающих повышение общей эффективности информационных систем, в которых она используется:

- последовательный обзор пространства по углу места, обеспечивающий гибкое формирование требуемой зоны ответственности путем перераспределения энергетических ресурсов в вертикальной плоскости на программном уровне, что позволяет обнаруживать баллистические ракеты на дальностях до 900 - 1100 км на всех типах траекторий в системах нестратегической ПРО;

- удвоенный (5 с) темп обновления информации по сопровождаемым целям Для повышения точности целеуказания по скоростным целям;

- распознавание класса целей по сигнальным и траекторным признакам;

- запрет излучения в заданных азимутальных секторах и изменение начального угла электронного сканирования в угломестной плоскости до минус двух градусов при расположении РЛС на возвышенности;

- возможность получения информации о государственной принадлежности и полетной информации для задач ПВО и УВД при использовании комплексированной аппаратуры, поддерживающей режимы системы Мк-Х (Мк-ХII) и RBS.

РЛС "Гамма-ДЕ" обладает высокой модернизационной способностью в части улучшения отдельных тактико-технических характеристик (увеличение потенциала, уменьшение объема цифровой аппаратуры обработки, средств отображения, увеличение производительности, сокращение времени развертывания и свертывания, уменьшение количества транспортных единиц, повышение надежности и др.). Возможна поставка РЛС в контейнерном варианте и с использованием цветного дисплея на жидких кристаллах размером не менее 21 дюйма (в составе рабочих мест операторов).



Основные характеристики:



Гамма-Д1Е

Гамма-Д2Е

Гамма-Д3Е

Диапазон волн



дециметровый



Зона обзора:







по дальности, км

10-400

10-400

10-400

по азимуту, град.

360

360

360

по углу места, град.

-2 - +60

-2 - +60

-2 - +60

по высоте, км

120

120

120

Максимальные дальность/высота обнаружения:







цели с ЭПР 1 м2 , км

4001/40 (3151/120)

370/40 (315/120)

310/40 (285/120)

цели с ЭПР 0,1 м2 , км

240/40 (230/120)

210/40 (195/120)

175/40 (165/120)

Периоды обзора пространства/обновления информации, с

10/5

10/5

10/5

Точность измерения координат, не хуже:







по дальности, м

60-100

60-100

60-100

по азимуту, мин.

10-11

10-11

10-11

по углу места, мин.

15-18

15-18

15-18

Количество сопровождаемых целей, не менее

200

200

200

Выдаваемая радиолокационная информация

Трассовая, координатная

Съем и передача данных

Автоматическое и полуавтоматическое через АПД по радиоканалу и проводным линиям

Потребляемая мощность, кВт

170

112

75

Время непрерывной работы, ч

72

72

72

Средняя наработка на отказ, ч

1000

1000

1000

Время включения, мин.

1,2

1,2

1,2

Время развертывания, мин

20/5

20/5

20/5

Эксплуатационный расчет (три смены) чел.

9

9

9

Количество транспортных единиц

3/2 см. примечание (п.2)

Система электропитания

Автономная, промышленная сеть

Условия работы:







температура окружающего воздуха, °С

-50 - +50

-50 - +50

-50 - +50

высота размещения над уровнем моря, м

До 2000

До 2000

До 2000

Примечание:
Ограничена пределами работы по дальности. 1) В скобках указаны характеристики изодальностного (ИЗД) режима, без скобок – изовысотного (ИЗВ) режима. 2) В числителе параметра при размещении АПУ на прицепе-повозке, а знаменателе – на автомобильном шасси.
