Радиолокационная станция "Противник-ГЕ"

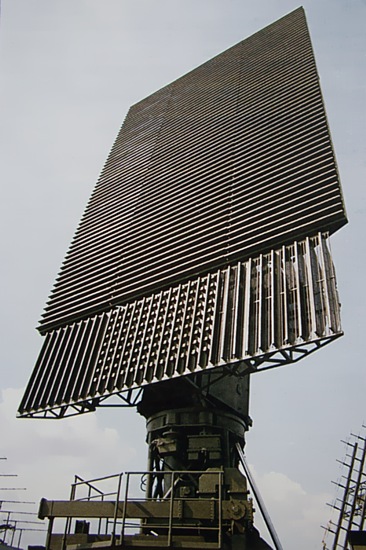

РЛС "Противник-ГЕ"

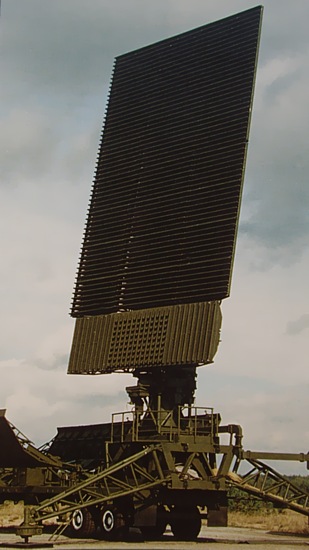

РЛС "Противник-ГЕ"
РЛС "Противник-ГЕ"

Предназначена для контроля воздушного пространства, обнаружения, определения координат и сопровождения самолетов стратегической и тактической авиации, авиационных ракет типа "Асалм", баллистических целей, малоразмерных малоскоростных летательных аппаратов, распознавания классов целей определения государственной принадлежности, пеленгации постановщиков активных шумовых помех, выдачи радиолокационной информации для наведения истребительной авиации и целеуказания зенитным ракетным комплексам при работе в составе автоматизированных систем управления ПВО и управления воздушным движением.

Мобильная трехкоординатная станция с трассовой обработкой информации отличается высокой степенью автоматизации боевой работы, высокой разрешающей способностью. Не требует настроек и регулировок в процессе работы, имеет автоматизированную систему контроля и поиска неисправностей.

Малое число транспортных единиц и автоматизированная система подъема антенны позволяют осуществлять быстрое развертывание станции на неподготовленной позиции. Предусмотрена возможность установки антенны на мачте высотой 20 - 22 м для улучшения обнаружения целей на малых высотах и обеспечения возможности использования РЛС в лесистых районах.

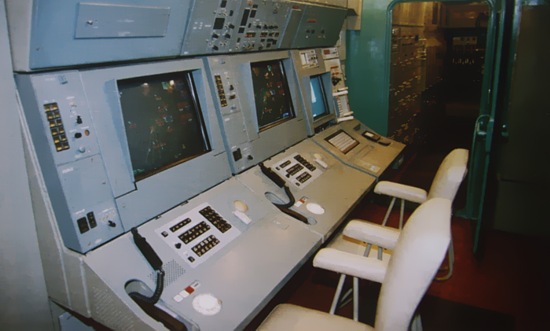

Место оператора РЛС "Противник-ГЕ"
Место оператора РЛС "Противник-ГЕ"

Современная элементная база и перспективные конструкторско-технологические решения, высокая степень унификации и применение электронных модулей обусловливают относительно небольшую трудоемкость изготовления РЛС и ее невысокую стоимость.

В РЛС реализованы:

- цифровая антенная решетка и полностью цифровая пространственно-временная обработка сигналов;

- сверхнизкий уровень боковых лепестков и фона диаграммы направленности антенны;

- гибкая адаптация к помеховой обстановке и техническому состоянию станции;

- адаптивное подавление боковых лепестков диаграммы направленности;

- высокоэффективная цифровая СДЦ, обеспечивающая устойчивую проводку воздушных объектов при наличии интенсивных пассивных помех и гидро-метеообразований;

- высокая точность измерения угла места и высоты, в частности - на малых углах места;

- встроенная аппаратура тренажа, встроенная аппаратура документирования радиолокационной информации и информации о техническом состоянии станции;

- встроенный вторичный радиолокатор УВД;

- возможность питания как от автономной системы электроснабжения, так и от промышленной сети.

РЛС сопрягается с АСУ по трассовой, первичной и аналоговой информации, возможна выдача данных одновременно на две АСУ.

Вся необходимая информация выводится на многоцветный широкоформатный дисплей кругового обзора в цифровом виде; возможно картографирование местности. Предусмотрено четыре рабочих места оператора (РМО), два из которых размещены в аппаратной кабине, два других могут быть вынесены на расстояние до 1000 м. В РЛС созданы комфортные условия работы оператора за счет применения эффективной системы жизнеобеспечения с кондиционированием воздуха, сниженным уровнем шумов и электромагнитных излучений на рабочих местах операторов, цветных телевизионных дисплеев с повышенной яркостью свечения, систем имитации, тренажа и поддержки операторов в конфликтных ситуациях.



Основные характеристики:

Диапазон волн

метровый

Пределы работы:



по дальности, км

10-400

по высоте, км

до 200

по азимуту, град.

360

по углу места, град.

до 45

по скорости, км/ч

60-8000 км/ч

Обнаружение цели с ЭОП 1,5 м2 на высоте 12 км:



дальность, км

не менее 340

верхняя граница зоны обнаружения:



по высоте, км

не менее 80

по углу места, град.

до 45

Точность измерения координат (цели с ЭОП 1,5 м2):



дальности, м

не хуже 100

азимута, угл. мин.

не хуже 12

угла места, угл. мин.

не хуже 10

Разрешающая способность:



по азимуту, град.

не хуже 2,5

по дальности, м

не хуже 450

Коэффициент подавления отражений от местных предметов, дБ

не менее 50

Количество классов распознаваемых воздушных объектов (по сигнальным и траекторным признакам)

8

Количество одновременно сопровождаемых целей

не менее 150

Темп обновления данных, с

5 и 10

Среднее время наработки на отказ, ч

не менее 600

Обслуживающий персонал, чел.

3

Количество транспортных единиц

4

Время развертывания, ч

не более 0,7
